Genel Bakış

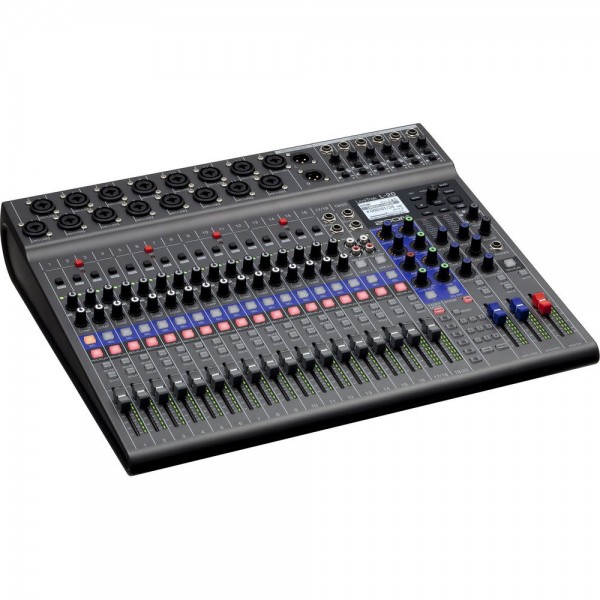

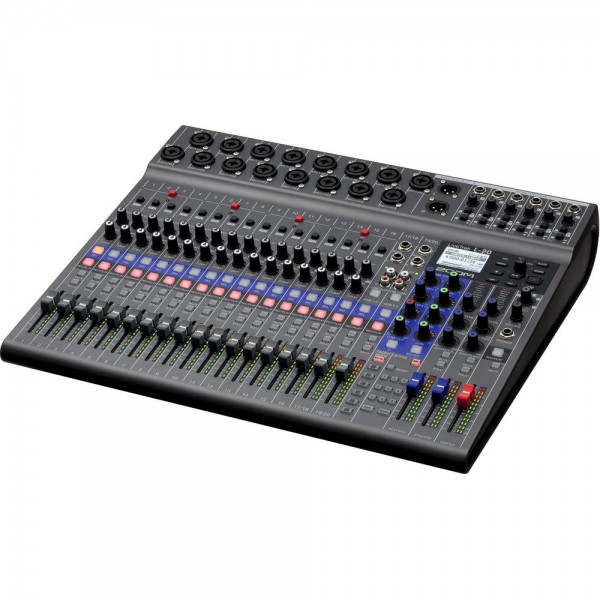

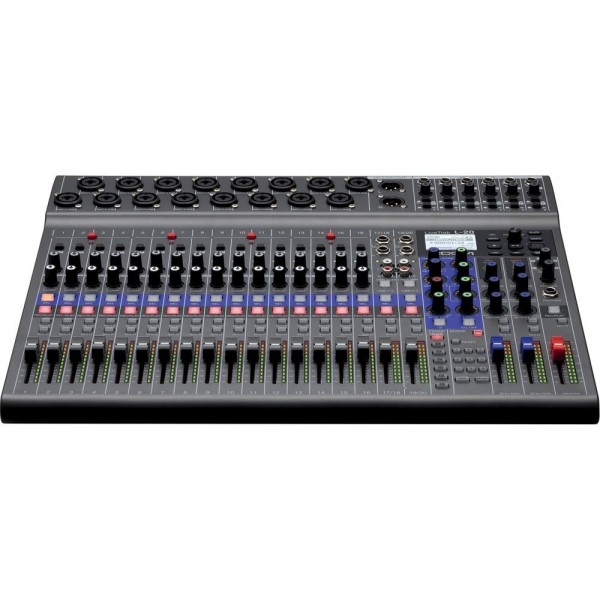

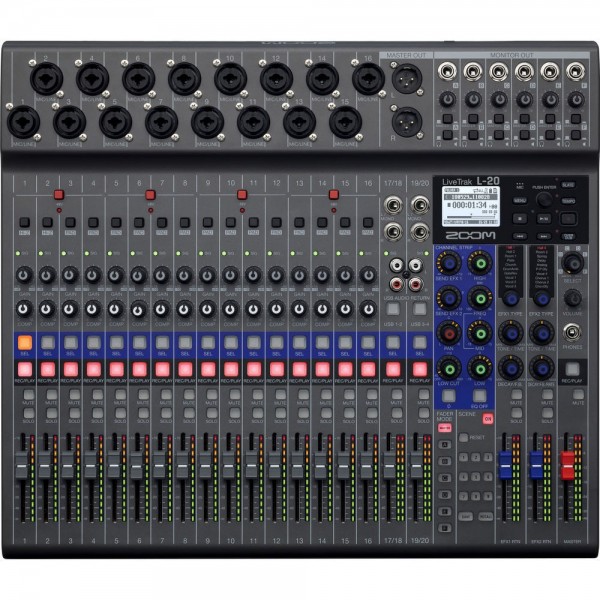

Son derece esnek Zoom LiveTrak L-20, 20 girişli bir dijital mikser ve çok kanallı kaydedicidir; canlı performanslar, stüdyo kaydı, grup provaları, podcast'ler ve daha fazlası için çok uygundur. Mikserde, her biri yüksek kazançlı, düşük gürültülü mikrofon ön yükselticilerine sahip kombo mikrofon/hat XLR-1/4" girişleri, +48V fantom gücü ve tek bir sıkıştırma düğmesi bulunan 16 mono kanal bulunur; iki stereo giriş ise çift 1/1 sunar. 4" ve RCA girişleri. Kanal 1-2 ayrıca gitarları ve basları bağlamak için Hi-Z girişleri de sunar. Tüm kanallar, alçak kesim filtresi, 3 bantlı EQ, pan kontrolü ve iki adet özel olarak ayrılmış 20 dahili yüksek kaliteli efekt işlemcisine sinyal göndermek için iki gönderme FX sağlayan yerleşik kanal şeridiyle çalışır. EFX Dönüş kanalları.
LiveTrak L-20, dengeli XLR ana çıkışlarına sahiptir ve altı monitör çıkışı, her biri özelleştirilmiş miksler ayarlama yeteneğine sahip dengeli TRS 1/4" konektörleri kullanır. Sadece kulaklığınızı veya sahne monitörünüzü bağlayın ve seviyeleri zevkinize göre ayarlayın. Farklı kurulumları ve oturumları anında geri çağırmanıza olanak tanıyan dokuz adet anlık görüntü ön ayarı vardır.
Dahili SD kaydedici, 24 bit'e kadar çözünürlüklerde toplam 22 parça için her kanalı ve ana fader stereo sinyal çıkışını aynı anda kaydedebilir. / 96 kHz. Dosyalar kolayca bir bilgisayara kopyalanabilir ve bir DAW'da kullanılabilir. Ayrıca, ünite çok kanallı bir kayıt cihazı olarak kullanıldığında beklendiği gibi overdubbing ve punching in/out yapılabilir. 22 giriş/4 çıkışlı USB ses arabirimi olarak favori yazılım DAW'nıza veya iOS aygıtlarınıza doğrudan kayıt yapmanıza olanak tanır. Diğer önemli özellikler arasında tüm kanallarda 12 bölümlü LED göstergeler, yerleşik bir metronom ve yerleşik bir kayıt bulunur. Çekimleri tanımlamak için dahili mikrofon Zoom LiveTrak L-20, bir güç kablosu ve bir USB kablosuyla birlikte gelir.
Öne Çıkan Özellikler
XLR veya 1/4 inç bağlantılı 20 ayrı kanal (16 mono artı 2 stereo)
22 kanallı eşzamanlı kayıt, 20 kanallı oynatma
22 giriş/4 çıkışlı USB ses arabirimi bağlantısı
SD karta 24 bit/96 kHz'e kadar ses kaydeder
48V fantom gücü
Hi-Z bağlantısı (kanal 1-2)
26 dB ped (kanal 3-16)
Dahili sıkıştırma kontrolü (kanallar 1-16)
Bireysel kanallar için solo düğmeler
Değişken frekanslı düşük kesme kontrolü
Ana çıkışların yanı sıra altı adet özelleştirilebilir monitör çıkışı
Ses mühendisi için özel kulaklık çıkışı
Sahne kaydetme işlevi, aynı anda 9'a kadar sahne kaydedilir
Ayarlanabilir parametrelerle 20 dahili koro, gecikme ve yankı efekti
İki etkili otobüs
Dahili kayrak mikrofon
Sınıf uyumlu mod (iOS uyumluluğu için)
iPad için Remote Mixer uygulamasıyla uyumlu
Otomatik kayıt başlatma/durdurma özelliği
Ön kayıt işlevi
USB 2.0 ana bilgisayar bağlantı noktasıyla projeleri içe/dışa aktarın
Zoom FS01 ayak pedalı için uyumlu işlevler
Otomatik güç tasarrufu işlevi
Ana Özellikler
Dahili 22 Kanallı SD Kaydedici
USB Ses Arayüzü (iOS Uyumlu)
16 Mono Giriş + 2 Stereo Giriş
Kanal 1-2 Hi-Z Girişleri Sunar
Fantom Gücü ve -26 dB Ped
16 Kanal Sıkıştırma
3 Bantlı EQ'lu Kanal Şeridi
Low-Cut Filtresi ve 20 Dijital Efekt
Bireysel Mix ile 6 Kulaklık Çıkışı
Teknik Özellikler
Form faktörü :Masaüstü
Parça Sayısı :22
Maksimum Eşzamanlı Parçalar : 22x Kayıt / 20x Oynatma
Görüntülemek :LCD (Arkadan Aydınlatmalı)
Maksimum Örnekleme Oranı :96 kHz / 24-Bit
Metre :12 Segmentli LED
Sinyal işleme
Kazanç/Trim Aralığı :+16 dB ila +60 dB (Pad Kapalı) -10 dB ila +34 dB (Pad Açık) +6 dB ila +50 dB (Hi-Z Açık)
Yüksek geçiren filtre: 40 - 600 Hz, 12 dB/Oktav
EQ Parametreleri :Yüksek: 10 kHz'de ±15 dB (Raf) Orta: 100 Hz ila 8 kHz'de ±15 dB (Yarı Parametrik) Düşük: 100 Hz'de ±15 dB (Raf)
Dinamik İşleme :Mono Kanallar:Kompresör
Dahili Efektler :20x Efekt (Tür Belirtilmemiş)
Bağlantı
Analog Ses G/Ç :16x Combo XLR-1/4" Mikrofon/Hat Girişi 4x 1/4" TS Dengesiz Hat Çıkışı 2x Stereo RCA Koaksiyel Dengesiz Hat Girişi 2x XLR 3-Pin Dengeli Ana Çıkış 6x 1/4" TRS Monitör/Kulaklık Çıkışı 1x 1/4 " TRS Kulaklık Çıkışı
Hayali güç :48V
Ana Bilgisayar Bağlantı Protokolü :USB2.0
USB (Ana Bilgisayar Dışı) :1x USB-B (USB 2.0)
Verim
Frekans tepkisi :20 Hz - 20 kHz +0/-1 dB (44,1 kHz'de) 20 Hz - 40 kHz +0/-3 dB (96 kHz'de)
Maksimum Giriş Seviyesi :Mikrofon/Hat Girişleri: 0 dBFS için 0 dBu (Pad'siz, Mono) 0 dBFS için +26 dBu (Pad'li, Mono) Hat Girişleri:+14 dBu (Stereo)
Maksimum Çıkış Seviyesi :Ana Çıkışlar:+14,5 dBu Monitör Çıkışları:+14,5 dBu
Kulaklık Çıkış Gücü :Kanal başına 10 mW, 60 Ohm'a (Maks.)
İç direnç :Çıkışlar: 100 Ohm XLR Girişler: 3 Kilohm 1/4" Girişler: 10 Kiloohm Hi-Z Girişler :1 Megohm
EIN :128 dB (IHF-A, +60 dB Kazanç, 150-Ohm Kaynak)
Dijital ses
Ses Dosyası Formatları :Kayıt:WAV WAV
Örnek Oranları :44,1 / 48 / 96 kHz (Kayıt)
Bit Derinlikleri :16 / 24-Bit
Ses Depolama ve Oynatma :Desteklenen Medya
Hafıza kartı
Hafıza kardı bölümü:1 adet SDXC
Desteklenen Medya Kapasitesi: SD: 16 MB Minimum - 2 GB Maksimum SDHC: 4 GB Minimum - 32 GB Maksimum SDXC: 64 GB Minimum - 512 GB Maksimum
Güç
Güç Gereksinimleri:AC/DC Güç Adaptörü (Dahil)
AC/DC Güç Adaptörü :2 A'da 12 VDC (Dahil)
Güç tüketimi :24 W (Maksimum)
Fiziksel
Boyutlar :17,5x15,3x3,3" / 445x388,4x82,6 mm
Ağırlık :8,2 lb / 3,7 kg
