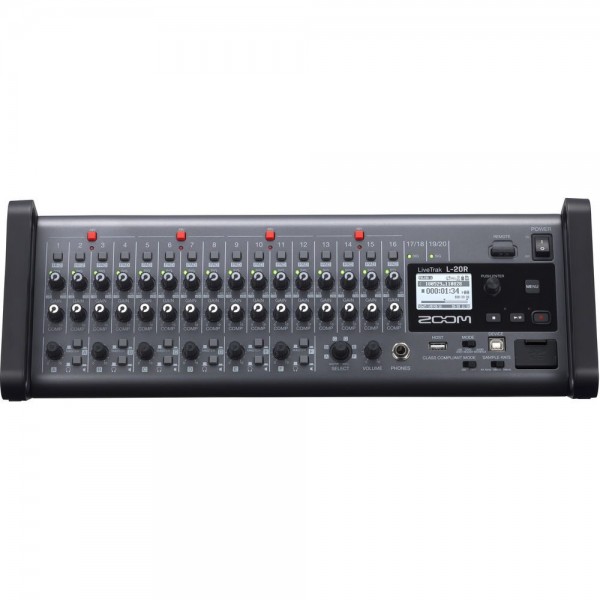

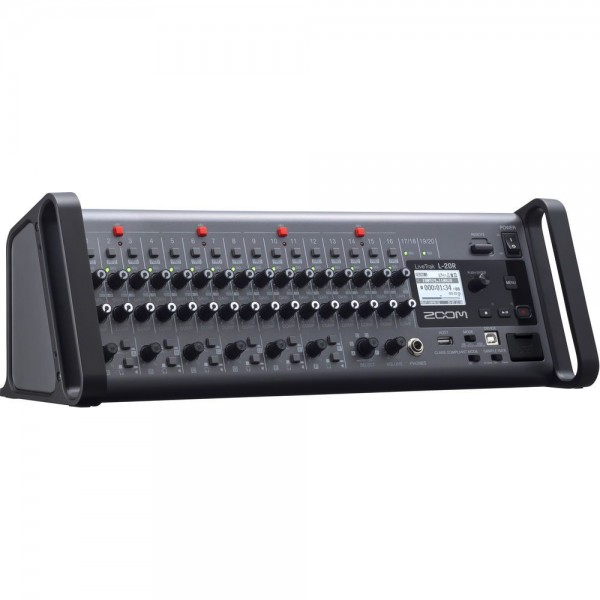

Zoom Live L-20R'ye Genel Bakış
Son derece esnek Zoom LiveTrak L-20R, canlı performanslar, stüdyo kaydı, grup provaları, podcast'ler ve daha fazlası için çok uygun, 20 girişli bir dijital mikser ve çok kanallı kaydedicidir. Benzer L-20'nin fader'larından çok fazla ödün vermeden kaçınan L-20R, hem taşınabilir hem de rafa monte edilebilir, hatta mikseri raf kasanıza monte etmek için raf kulakları bile sağlar. Ayrıca L-20R iPad kontrolünü de destekler. FOH mühendisi ve en fazla altı müzisyen, iPad'ler üzerinden kendi ayrı monitör mikslerini, değişen seviyeleri, EQ'yu, kanal efektlerini ve daha fazlasını kontrol edebilir.
Mikserde, her biri yüksek kazanımlı, düşük gürültülü mikrofon ön amplifikatörlerine sahip kombo mikrofon/hat XLR-1/4" girişleri, tek düğmeli kompresör düğmesi ve +48V fantom gücü bulunan 16 mono kanal bulunur. 1-2 arasındaki kanallar ayrıca Hi sunar Gitarları ve basları bağlamak için -Z girişleri İki stereo giriş, çift 1/4" ve RCA girişleri sunar. Tüm kanallar, alçak kesim filtresi, 3 bantlı EQ, pan kontrolü ve 20 adet yerleşik yüksek kaliteli efekt işlemcisine sinyal göndermek için iki gönderme FX sağlayan yerleşik kanal şeridiyle çalışır.
LiveTrak L-20R, dengeli XLR ana çıkışlarına sahiptir ve altı monitör çıkışı, her biri özelleştirilmiş miksler ayarlama yeteneğine sahip dengeli TRS 1/4" konektörleri kullanır. Kulaklığınızı veya sahne monitörünüzü bağlamanız ve seviyeleri zevkinize göre ayarlamanız yeterlidir. Ayrıca müzisyenler, iOS cihazları üzerinden uzaktan bağlanarak sahnede kendi monitör mikslerini ayarlayabilirler.
Dahili SD kaydedici, toplam 22 parça için her kanalı ve ana fader stereo sinyal çıkışını aynı anda 24'e kadar çözünürlüklerde kaydedebilir. bit/96 kHz. Dosyalar kolaylıkla bir bilgisayara kopyalanabilir ve bir DAW'da kullanılabilir. L-20R aynı zamanda 22 giriş/4 çıkışlı bir USB ses arabirimi olarak da işlev görebilir ve favori yazılımınız olan DAW'a veya doğrudan kayıt yapmanıza olanak tanır. Zoom LiveTrak L-20R, ana iPad'inizi (diğer iPad'ler ana bilgisayara Wi-Fi aracılığıyla bağlanır) bağlamak için bir güç kablosu ve BTA-1 Bluetooth kablosuyla birlikte gelir.
Bir Bakışta Temel Özellikler
XLR veya 1/4" bağlantılı 20 ayrı kanal (16 mono artı 2 stereo)
22 kanallı eşzamanlı kayıt, 20 kanallı oynatma
22 giriş/4 çıkışlı USB ses arabirimi bağlantısı
İsteğe bağlı ayak pedalları için ayak pedalı girişi
SD karta 24 bit/96 kHz'e kadar ses kaydeder
Dahili sıkıştırma kontrolü (Kanal 1-16)
Ana XLR çıkışları
6 özelleştirilebilir monitör çıkışı
Ses mühendisi için özel kulaklık çıkışı
Sahne kaydetme işlevi (aynı anda en fazla 9 sahne kaydedilir)
20 yerleşik efekt
iPad için Remote Mixer uygulamasıyla uyumlu
Kodlayıcı düğmesi ve arkadan aydınlatmalı LCD ekran
FOH mühendisi ve en fazla altı müzisyen, USB üzerinden kendi monitör miksajını kontrol edebilir
Ana Özellikler
Rafa Monte Edilebilir Canlı Mikser ve SD Kaydedici
44,1/48/96 kHz'de 22 Kanal
USB Ses Arayüzü (iOS Uyumlu)
iOS Üzerinden 6 Bireysel Monitör Karışımı
16 Mono Giriş + 2 Stereo Giriş
Kanal 1-2 Hi-Z Girişleri Sunar
Fantom Gücü ve -26 dB Ped
16 Kanal Sıkıştırma
Kanal Şeridi, EQ, Düşük Kesim Filtresi ve FX
Bireysel Kulaklık Çıkışları ve FOH Çıkışı
Teknik Özellikler
Form faktörü :Rafa monte
Parça Sayısı :22
Maksimum Eşzamanlı Parçalar :22x Kayıt / 20x Oynatma
Görüntülemek :LCD (Arkadan Aydınlatmalı)
Maksimum Örnekleme Oranı:48 kHz / 24-Bit
Metre :12 Segmentli LED
Sinyal işleme
Kazanç/Trim Aralığı :+16 dB ila +60 dB (Pad Kapalı) -10 dB ila +34 dB (Pad Açık) +6 dB ila +50 dB (Hi-Z Açık)
Yüksek geçiren filtre :40 - 600 Hz, 12 dB/Oktav
EQ Parametreleri :Yüksek: 10 kHz'de ±15 dB (Raf) Orta: 100 Hz ila 8 kHz'de ±15 dB (Yarı Parametrik) Düşük: 100 Hz'de ±15 dB (Raf)
Dinamik İşleme :Mono Kanallar:Kompresör
Dahili Efektler :20x Efekt (Tür Belirtilmemiş)
Bağlantı

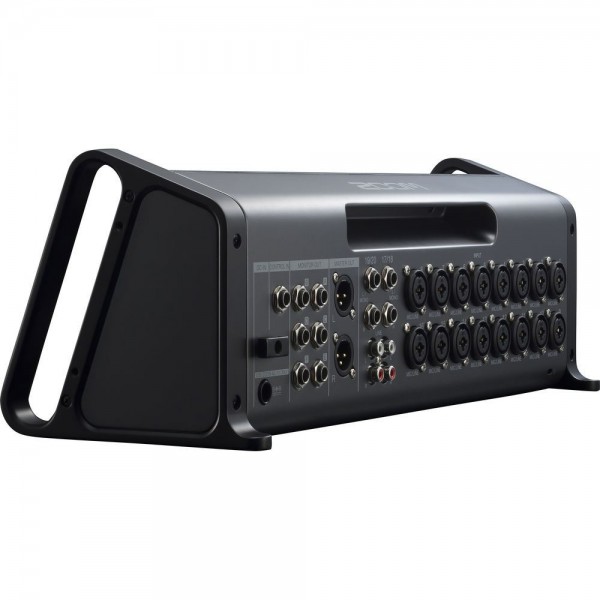

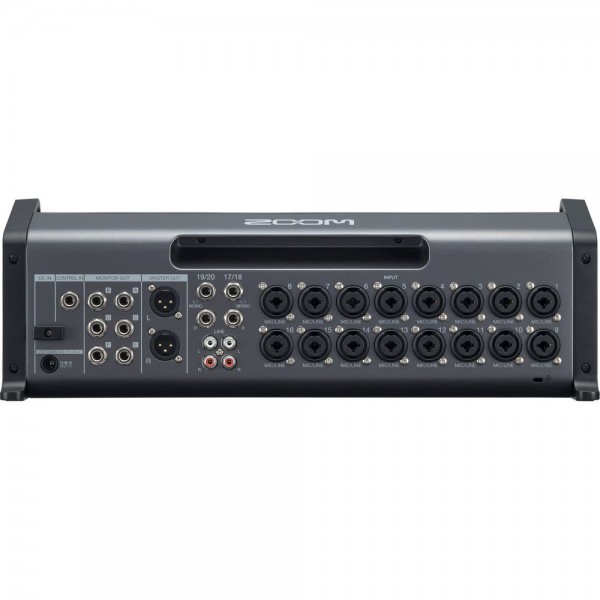

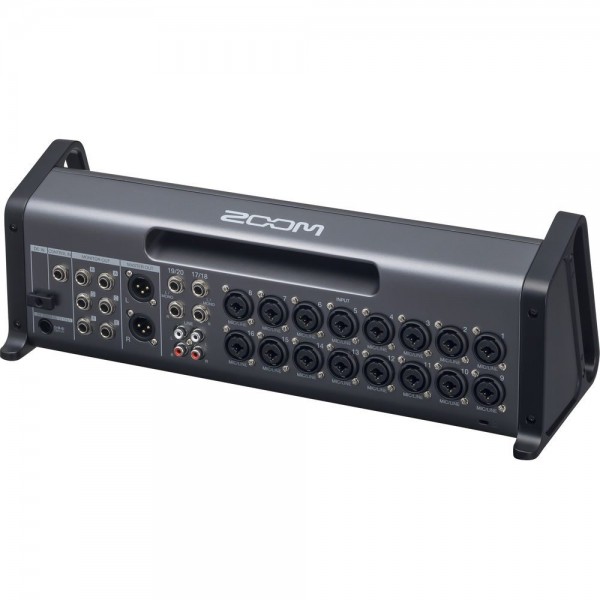

Analog Ses G/Ç :16x Combo XLR-1/4" TRS Mikrofon/Hat Girişi 4x 1/4" TS Dengesiz Hat Çıkışı 2x Stereo RCA Koaksiyel Dengesiz Hat Girişi 2x XLR 3-Pin Dengeli Ana Çıkış 6x 1/4" TRS Kulaklık/Monitör Çıkışı 1x 1/ 4" TRS Kulaklık Çıkışı
Hayali güç :48V
Ana Bilgisayar Bağlantı Protokolü :USB2.0
USB (Ana Bilgisayar Dışı) :1x USB-B (USB 2.0)
Diğer G/Ç:1x 1/4" Kontrol Girişi
Verim
Frekans tepkisi :20 Hz - 20 kHz +0/-1 dB (44,1 kHz'de) 20 Hz - 40 kHz +0/-3 dB (96 kHz'de)
Maksimum Giriş Seviyesi :Mikrofon/Hat Girişleri: 0 dBFS için 0 dBu (Pad'siz, Mono) 0 dBFS için +26 dBu (Pad'li, Mono) Hat Girişleri:+14 dBu (Stereo)
Maksimum Çıkış Seviyesi : Ana Çıkışlar: +14,5 dBu Monitör Çıkışları:+14,5 dBu
Kulaklık Çıkış Gücü:Kanal başına 10 mW, 60 Ohm'a (Maks.)
İç direnç :Çıkışlar: 100 Ohm XLR Girişler: 3 Kilohm 1/4" Girişler: 10 Kiloohm Hi-Z Girişler:1 Megohm
EIN :-128 dB (IHF-A, +60 dB Kazanç, 150-Ohm Kaynak)
Dijital ses
Ses Dosyası Formatları :Kayıt:WAV WAV
Örnek Oranları :44,1 / 48 / 96 kHz
Bit Derinlikleri :16 / 24-Bit (Kayıt) 24-Bit (AD/DA Dönüşümü)
Ses Depolama ve Oynatma
Desteklenen Medya :Hafıza kartı
Hafıza kardı bölümü:1 adet SDXC
Desteklenen Medya Kapasitesi :SD:16 MB Minimum - 2 GB Maksimum SDHC: 4 GB Minimum - 32 GB Maksimum SDXC:64 GB Minimum - 512 GB Maksimum
Uyumluluk
İşletim Sistemi Uyumluluğu :91.011 macOS 10.11 veya Üzeri Windows 7 veya Üzeri (32-/64-Bit)
İşlemci Gereksinimi :Intel Core i3 veya Daha İyisi
Gerekli Donanım :Mevcut USB 2.0 Bağlantı Noktası, USB 3.0 / 3.1 Gen 1 Bağlantı Noktası ([veya])
Güç
Güç Gereksinimleri :AC/DC Güç Adaptörü (Dahil)
AC/DC Güç Adaptörü :2 A'da 12 VDC (Dahil)
