1. Giriş
Bu Modüler Sorunsuz Anahtarlama Matrisi, destekleyen profesyonel bir hepsi bir arada makinedir. çeşitli ses ve video sinyali değiştirme ve dağıtımı, entegre video duvarı işlevi ve kontrol sistemi.
8~36'ya kadar sinyal girişini ve 8~36'ya kadar sinyal çıkışını destekler. Ses ve video matrisi
Yüksek entegrasyona sahip, kararlı, saf donanım yüksek hızlı matris anahtarlama çipini benimser sistem, sinyalde sıkıştırma/kayıp/gecikme yok.
Gelişmiş tam dijital sinyal işleme teknolojisi, sinyal bozulması olmadan işlemeyi ve görüntüleme cihazlarında en iyi görüntü kalitesini sağlayabilir.
Yüksek bant genişliği ile desteklenen bu Modüler Kesintisiz Anahtarlama Matrisi serisi arka panel, 4Kx2K@60Hz'e kadar YCbCr 4:4:4 24bit giriş/çıkış ve isteğe bağlı sağlar çeşitli sinyallerin yönlendirilmesi. HDMI 2.0b, 18Gbps video bant genişliği ve renk derinliğini destekler
12 bit'e kadar. Matris, esnek ve kullanışlı olan takılabilir kart yapısını benimser Kurulum için. HDMI, DVI-U (DVI/VGA/YPbPr/CVBS), VGA, 3G/HD/SDI, HDBaseT ve fiber optik giriş/çıkış kartları sağlar. Dört kanallı tek kart, hem 2K serisi hem de
4K serisi kartlar desteklenmektedir. Giriş kartları ses yerleştirmeyi ve çıkış kartlarını destekler ses ayrıştırmayı destekleyerek ses sistemi için maksimum destek sağlar tüm sistem.
Ön panel düğmeleri (LCD ekranlı), IR uzaktan kumanda, RS-232 sinyalleri, LAN, PC aracı veya Web GUI kontrolü gibi çoklu kontrol yöntemleri sunar.
Yerleşik video duvarı işlevi, 8/16/36 aralığında herhangi bir ekleme modunu gerçekleştirebilir toplam çıkış kanalları, dağıtımı ve işlenmesi için anahtar teslim bir çözüm sağlar çeşitli endüstrilerde çeşitli formatlarda video sinyalleri.
Yerleşik kontrol sistemi, birden fazla kontrol arayüzünü ve akıllı kontrol GUI'sini entegre eder kullanıcılar tarafından doğrudan geri çağrılabilen modüller.
Bu Matris video konferans, enerji ve güç, adli hapishane, akıllı şehir, devlet hizmeti, su koruma ve hidroloji, meteoroloji ve deprem, işletme yönetimi, metalurji ve çelik, bankacılık ve finans, kamu güvenliği ve ulaşım, sergi, üretim planlaması, radyo ve televizyon, eğitim ve bilimsel araştırma ve diğer alanlar.
2. Özellikler
HDMI 2.0b ve HDCP 2.2 uyumlu
HDMI 18Gbps video bant genişliği, 4K60 YCbCr 4:4:4 24bit'e kadar
Takılabilir kart yapısı (Dört kanallı tek kart)
8/16/36 kanal video sinyali giriş ve çıkışlarını destekler
HDMI, DVI-U (DVI/VGA/YPbPr/CVBS), VGA, 3G/HD/ özellikli çoklu giriş/çıkış kartları SD-SDI, HDBaseT ve optik fiber
1920×1200p60hz'ye (2K serisi kart), 3840x2160p60hz'ye (4K serisi) kadar video çözünürlüğü kart)
Geçiş sürecinde görüntü yırtılması, siyah ekran veya titreme olmadan kesintisiz geçiş
Gen-Lock video duvarı birleştirme teknolojisine dayalı olarak herhangi bir çıkış arasındaki gecikme kanal 0,1 ms'den az
İzin verilen 8x8~36x36 aralığındaki herhangi bir ekleme modu, özellikle LCD/LED için uygundur video duvar
Farklı türdeki görüntüleme cihazlarının ihtiyaçlarını karşılamak için çoklu çıkış çözünürlükleri
Yüksek entegrasyona sahip saf donanım yüksek hızlı matris anahtarlama çipini benimseyin
Dahili sinyal dengeleme, sinyal kurtarma ve sinyal yeniden sürücü
Dahili video kalitesi geliştirme, çıkış video kalitesi ayarlanabilir
HDCP uyumluluk sorunlarını önlemek için yerleşik HDCP işleme mantığı
Giriş kartları ses yerleştirmeyi destekler, çıkış kartları ses ayırmayı destekler
Analog ses yerleştirme LPCM 2.0CH, analog ses ve video sinyallerini destekler eşzamanlı olarak girilir
Analog ses ayrıştırma, LPCM 2.0CH, analog ses ve video sinyallerini destekler eşzamanlı olarak çıktılanır
64'e kadar sahne ön ayarı geri çağrılabilir
Gelişmiş EDID yönetimi (Dahili EDID veya herhangi bir çıkış cihazından kopyalama)
Ön panel düğmeleri, IR, RS-232, TCP/IP, Web GUI veya PC programı aracılığıyla kontrol
Kullanıcı dostu GUI'ye sahip yerleşik akıllı kontrol sistemi
Sessiz fan tasarımı, gürültüsüz, istikrarlı performans
Dahili güç modüllü AC güç bağlantı noktası
Standart raf boyutu tasarımı, kurulum için uygundur.
3. Paket İçeriği
1 x Modüler Sorunsuz Anahtarlama Matrisi
1 x IR Uzaktan Kumanda
1 x RS-232 Seri Kablo (DP9 dişi konnektörden 3pin H2.0 Phoenix Konektörüne, 1,5 metre)
1 × USB - RS-232 Seri Kablo (USB A - RS-232 seri DB9 erkek konnektör)
4 × Lastik Ayak
4 × Makine Vidası (M3*4)
1 x 100~240V AC 50/60Hz Güç Kablosu (Not: Çift güç kartı iki AC güç kablosuyla donatılmıştır.)
1 x Kullanım Kılavuzu
4. Teknik Özellikler
HDMI Uyumluluğu HDMI 1.4 (2K serisi kart), HDMI 2.0b (4K serisi kart)
HDCP Uyumluluğu HDCP 1.4 (2K serisi kart), HDCP2.2 (4K serisi kart)
Video Bant Genişliği 600MHz/18Gbps
Video Çözünürlüğü 1920x1200p60Hz (2K serisi kart) 3840x2160p60Hz 4:4:4 (4K serisi kart)
Renk Derinliği 2K serisi kart: 8/10/12 bit (1080P60Hz) 4K serisi kart: 8/10/12 bit (4K30Hz); 8 bit (4K60Hz 4:4:4)
Renk Alanı RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0
Ses Formatları HDMI ses: LPCM 2.0 / 5.1 / 7.1CH , Analog ses: LPCM 2.0CH
Mesafe HDMI: 1080P/15 metre, 4K30/10 metre, 4K60/5 metre HDBT: 1080P/70 metre/100 metre/150 metre; 4K/40 metre/70 metre/120 metre
ESD Koruması İnsan vücudu modeli — ± 8KV (Hava boşluğu deşarjı) & ± 4KV (Kontak deşarjı)
Bağlantılar
Giriş Bağlantı Noktaları 2 x Giriş kartı (8x8 Matris); 4 x Giriş kartı (16x16 Matris); 9 x Giriş kartı (36x36 Matris)
Çıkış Bağlantı Noktaları 2 x Çıkış kartı (8x8 Matris); 4 x Çıkış kartı (16x16 Matris); 9 x Çıkış kartı (36x36 Matris)
Kontrol Bağlantı Noktaları 1 x Ana kontrol kartı, aşağıdaki bağlantı noktalarını içerir: 1 x RS-232 [3 pinli Phoenix Konektörü], 4 x COM [3 pinli Phoenix Konektörü], 1 x IR-SERİ [4 pinli Phoenix Konektörü], 1 x RÖLE [4 pinli Phoenix Konektörü], 1 x G/Ç [3 pinli Phoenix Konektörü], 1 x RESET [Merkezi kontrol sistemi için sıfırlama düğmesi], 3 adet LAN [RJ45]
Mekanik
Muhafaza Metal Muhafaza
Siyah renk

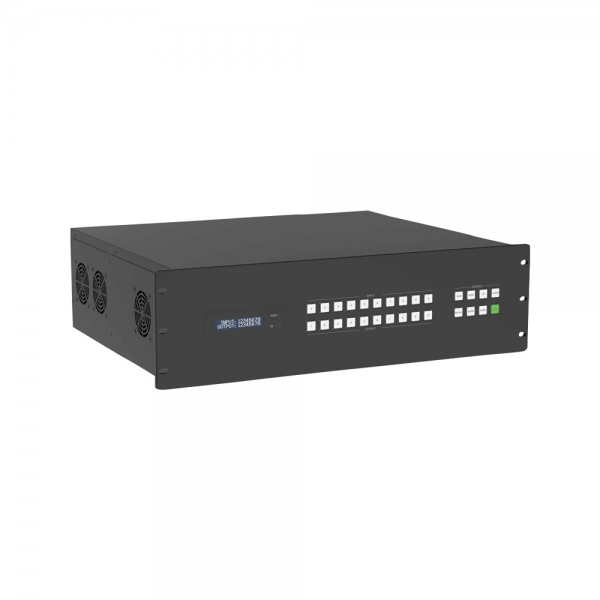

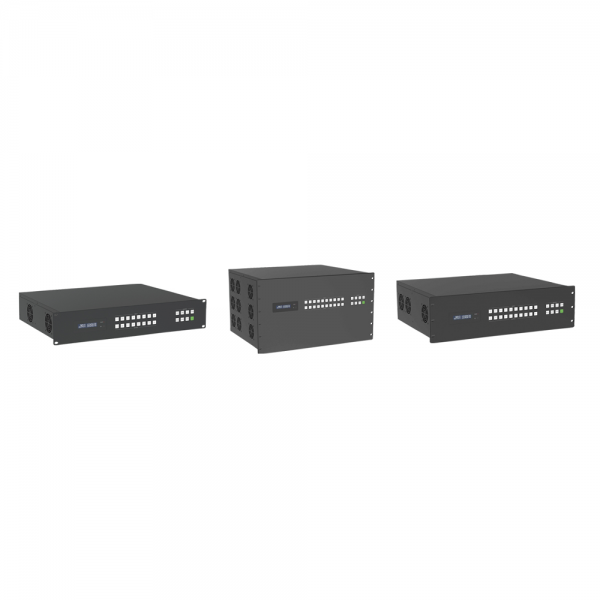

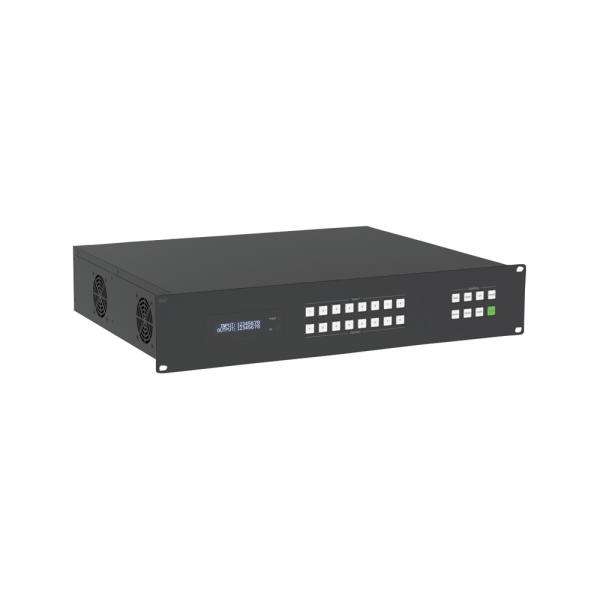

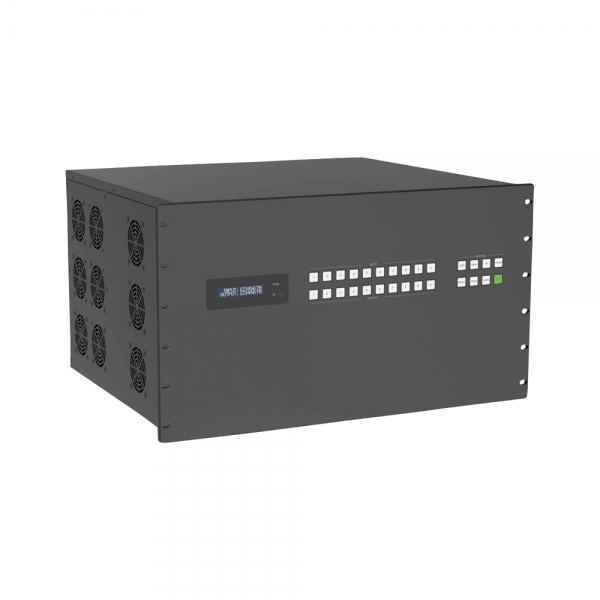

Boyutlar 8x8 Matris: 483 mm (G) × 377 mm (D) × 89 mm (Y), 16x16 Matris: 483 mm (G) × 379 mm (D) × 133 mm (Y), 36x36 Matris: 483 mm (G) × 378 mm (D) × 266 mm (Y)
Ağırlık 8x8 Matris: 5,95 kg (Giriş/çıkış kartları dahil değildir), 16x16 Matris: 8,62 kg (Giriş/çıkış kartları dahil değildir), 36x36 Matris: 15,4 kg (Giriş/çıkış kartları dahil değildir)
Güç Kaynağı AC 100-240V, 50/60Hz
Güç
Tüketim
8x8 Matris: 40W~190W (Farklı giriş/çıkış kartlarıyla eşleştirin), 16x16 Matris: 80W~320W (Farklı giriş/çıkış kartlarıyla eşleştirin), 36x36 Matris: 200W~840W (Farklı giriş/çıkışlarla eşleşir kartlar)
İşletme Sıcaklık 0°C ~ 40°C / 32°F ~ 104°F
Depolamak Sıcaklık -20°C ~ 60°C / -4°F ~ 140°F
Nem %20~90 bağıl nem (yoğuşmasız)
