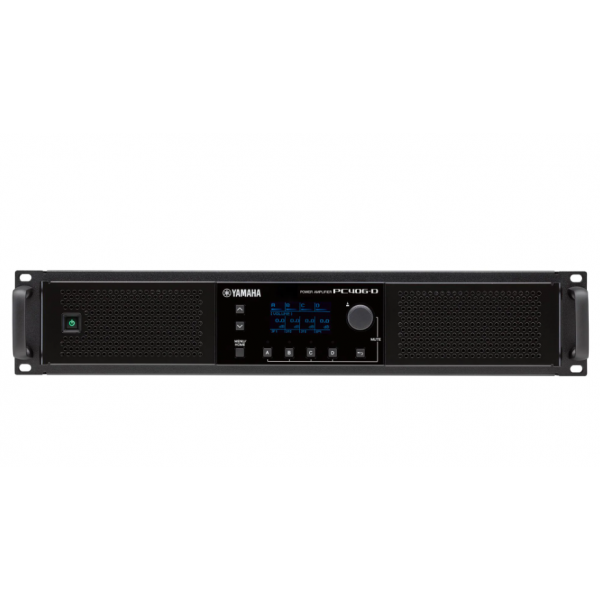

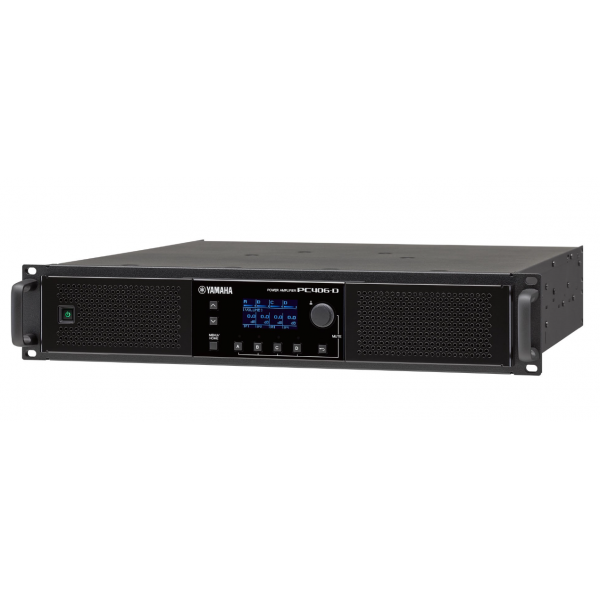

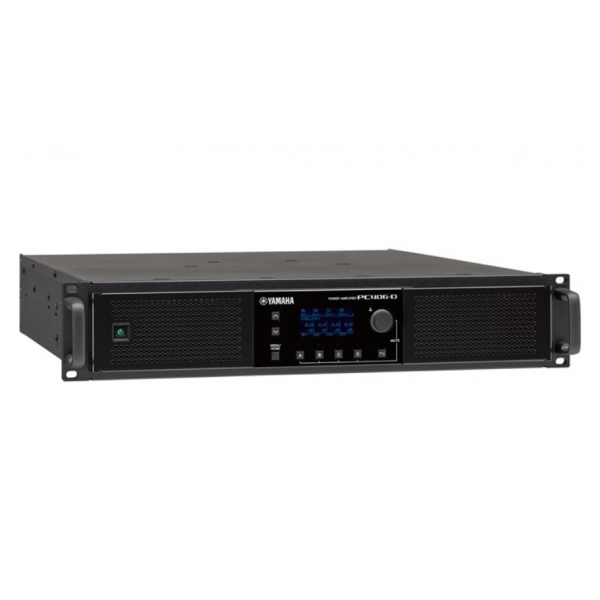

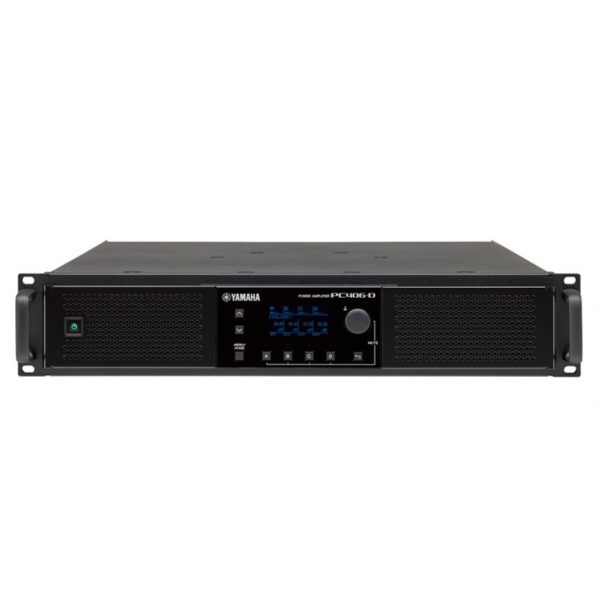

Yamaha PC406-D
Yamaha PC406-D amplifikatörün etkileyici 20 x 8 giriş matrisi kapasitesi, Dante I/O ile birleşerek her türlü sistemin çok yönlülüğünde çarpıcı iyileştirmeler sağlar.
Standart olarak güçlü yerleşik hoparlör işlemcilerine sahiptir. Yamaha PC406-D ayrıca ProVisionaire Touch ve ProVisionaire Control ile de uyumludur ve gerekirse özelleştirilmiş uzaktan kumandalar sağlayabiliriz. 8Ω'da 600W x 4. Düşük ve yüksek empedanslı hoparlör sistemleri için değiştirilebilir.
Öne Çıkan Özellikler
8Ω'da 4 x 600W
20 x 8 güçlü giriş matrisi işlevi
Örnekleme frekansı 96k'ye kadar
16 kanal Dante giriş/çıkış
16 bantlı PEQ, geçiş, filtreler, gecikme ve sınırlayıcı gibi hoparlör işlemcisi
Yamaha hoparlör ön ayarları
ProVisionaire Touch/Control aracılığıyla uzaktan kumanda
Teknik Özellikler
Çıkış gücü; 1kHz, Klipssiz, 20 msn Seri Çekim, Tüm kanallar çalıştırılır 8Ω: 600W x 4
Amplifikatör sınıfı: D Sınıfı, Tek uçlu çıkış
Toplam harmonik bozulma: %0,01 (8Ω, 1kHz, 10W, Tüm kanallar çalıştırılır), %0,1 (4Ω, 1kHz, Yarım güç, Tüm kanallar çalıştırılır)
Frekans yanıtı: +0,5, -1,5dB (8Ω, 1W, 35Hz - 20kHz)
Çapraz konuşma: ≦ -60dB (8Ω, 1kHz, Yarım güç, Giriş 150Ω şönt A ağırlıklı)
S/N oranı: 109dB (8Ω, Kazanç ayarı = 32dB, A ağırlıklı)
8Ω Maksimum ses seviyesi: 32.0dB/+7.0dBu (Kazanç ayarı: 32dB), 26.0dB/+13.0dBu (Kazanç ayarı: 26dB), 35.0dB/+4.0dBu (Kazanç ayarı: +4dBu), 25.0dB/+14.0dBu (Kazanç ayarı: +14.0dBu)
Yük koruması: POWER anahtarı açma/kapama: Çıkışı sessize alma, Çıkış voltajı koruması: Aşırı voltaj sınırlayıcı, watt ve hoparlör ön ayarına göre kullanıcı tarafından yapılandırılabilir, DC hatası: Güç kaynağı kapatma (otomatik olarak geri yüklenmez)
Amplifikatör koruması: Termal: Çıkış sınırlayıcı (Otomatik olarak geri yüklenir) → Çıkış sessize alınır (Otomatik olarak geri yüklenir), Aşırı akım: Çıkış sessize alınır (Otomatik olarak geri yüklenir), Aşırı gerilim: Çıkış sınırlayıcı (Otomatik olarak geri yüklenir), Entegre Güç Sınırı: Çıkış sınırlayıcı (Otomatik olarak geri yüklenir)
Güç kaynağı koruması: Termal: Çıkış sınırlayıcı (Otomatik olarak geri yüklenir) → Güç kaynağının kapatılması, Aşırı voltaj: Güç kaynağının kapatılması, Aşırı akım: Güç kaynağının kapatılması
Soğutma: 7 kademeli değişken hızlı fan x 3, önden arkaya hava akışı
Maksimum giriş voltajı: +25dBu
Giriş empedansı: 20kΩ (dengeli)
Örnekleme frekans oranı: 96kHz
A/DD/A Dönüştürücüler: AD: 32 bit doğrusal, 64 kat fazla örnekleme; DA: 32 bit doğrusal, 128 kat fazla örnekleme
Kanal sayısı: Dante Yedekleme ile 16 GİRİŞ, 16 ÇIKIŞ
Örnekleme frekansı: 96/88,2/48/44,1kHz
Dante gecikmesi: 0,25/0,5/1/2/5 ms
Bit derinliği: 32/24bit
İşlemciler: 20 x 8 giriş matris mikseri, Oda EQ: 16 bant IIR EQ, Oda Gecikmesi: 0 - 1000 msn, Hoparlör İşlemcisi: X-Over (IIR/FIR*), PEQ (16 bant IIR/FIR*), Gecikme, Tepe Sınırlayıcı, RMS Sınırlayıcı
Gecikme: Hoparlörlere Analog Giriş: 0,9 msn; Hoparlörlere Dante Girişi (Dante gecikme kurulumu = 0,25 msn): 1,5 msn (fs=96 kHz), 1,6 msn (fs=88,2 kHz), 2,0 msn (fs=48 kHz), 2,1 msn (fs=44,1 kHz)

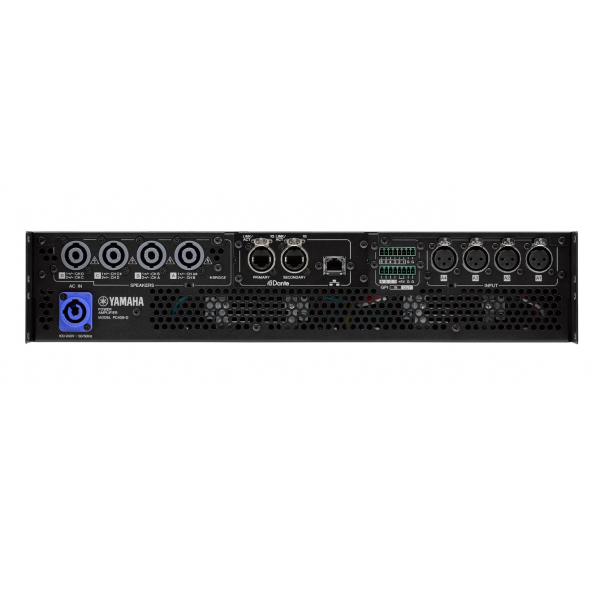

Analog Giriş: XLR-3-31x4
Dijital G/Ç: Dante Arayüzü: etherCON x 2 (Yedek/Papatya Zinciri)
Hoparlör Çıkışı: Neutrik talkON NL4 x 4
Kontrol bağlantı noktaları: RJ45 x 1
AC: AC girişi (powerCON 20A) x 1
Diğerleri: Uzak, Arıza Çıkışı: Euro blok 8 pin (mini) x2 (GPI x 4, GPO x 6, +5V x 2)
Göstergeler: Güç (Yeşil) x 1; Kanal Durumu x 4 : Sinyal (Yeşil), Limit (Sarı), Koru/Sessiz (Kırmızı); Otomatik LED kapatma ve kısma özelliği (POWER LED hariç)
Güç gereksinimleri: 100V - 240V 50Hz/60Hz **
Güç tüketimi: 1050W (1/8 MAX güç, 2Ω, tüm kanallarda pembe gürültü), 165W (Boşta), 100W (Uyku, tüm kanallar), 9W (Bekleme 100V/120V), 12W (Bekleme 230V)
Çalışma sıcaklığı: 0°C ila +40°C
Depolama sıcaklığı: -20°C ila +60°C
Genişlik: 480 mm (18,90 inç)
Yükseklik: 88 mm (3,46 inç): 2U
Derinlik: 528 mm (20,79 inç)
Net ağırlık: 15,6 kg (34,4 lb)
Aksesuarlar: Kullanım Kılavuzu x 1, Güç Kablosu (2,0 m) x 1, GPIO Mini Euro blok fişi 3,5 mm 8p x 2, Hava filtresi (U x 1, R x 1), Izgara (U x 1, R x 1), Sap x 2, Vida x 4
