Plena Acil Anons Sistemi merkezi
EN 54‑16 sertifikalı ve EN 60849 uyumlu
Dahili mesaj yöneticisi ve 240 W amplifikatör
Altı bölgeli çıkışlar
6 acil durum ve 6 iş tetikleri

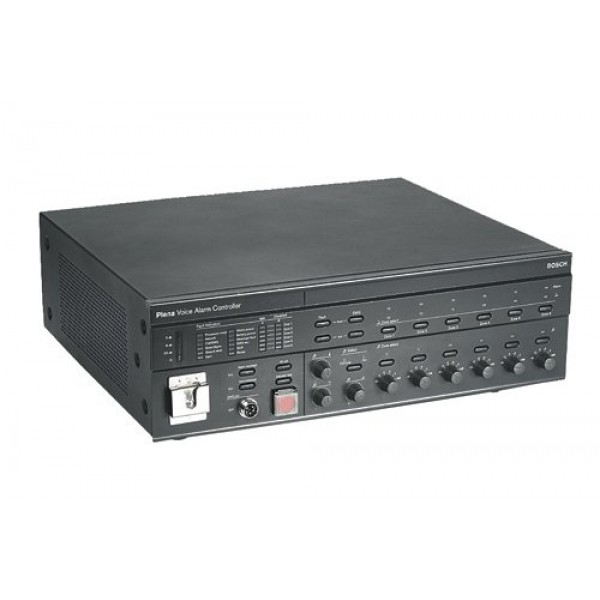

LBB 1990/00 Acil Anons Denetleyicisi, Plena Acil Anons Sistemi öğesinin kalbidir. Bu ünite, Plena Acil Anons Sistemi temelidir ve tam sistem denetimi, hoparlör hattı empedans denetimi, ön panelde bulunan denetimli acil durum mikrofonu ve denetimli mesaj yöneticisi dahil olmak üzere, EN 54‑16 ve EN 60849 standartlarıyla uyumluluk sağlamak için gereken tüm işlevleri içerir.
Mesajlar, önceden kaydedilen anonsların ve tahliye mesajlarının daha da esnek şekilde kullanılmasına olanak sağlamak için birleştirilebilir. Kontrol cihazı, maksimum altı bölge ile bağımsız bir sistem olarak kullanılabilir veya altı bölgeli ek router'lar kullanılarak maksimum 120 bölgeye genişletilebilir. Maksimum sekiz adet çağrı istasyonu bağlanabilir. Ara bağlantılar, standart RJ45 konektörler ve blendajlı CAT-5 kablo kullanılarak yapılır.
Dahili 240 W amplifikatör, acil durum çağrı kanalı ve BGM için güç sağlar. İki kanallı kullanım için ek amplifikatörler eklenebilir. Tüm amplifikatörler denetimlidir. Ses çıkışı, genel seslendirme ürün ailesi ve Bosch EVAC uyumlu hoparlörlerle tam uyumluluk sağlamak için standart analog 100 V ses hattı geçişi kullanır. Sistem, temel işlevler için DIP anahtarları, daha gelişmiş işlevler için de bir bilgisayar kullanılarak yapılandırılır.
Fonksiyonlar
Denetleyicide, konfigüre edilebilir öncelik, konuşma filtresi, standart güç ve seçilebilir VOX etkinleştirme ile iki BGM kaynak girişi ve bir mikrofon/hat girişi bulunmaktadır. Optimum sistem esnekliği sağlamak amacıyla mikrofon, çağrı istasyonları ve tetik girişleri için toplam 16 öncelik seviyesi belirlenebilir.
Güçlü 240 W çıkış bölümü, altı ayrı bölgedeki 100 V hoparlörlerin çalıştırılması için trafo yalıtımlı altı 100 V sabit gerilimli çıkışa sahiptir. 100 V tekniği, uzun mesafelerde hat kayıplarını azaltır ve birden fazla hoparlör için kolay paralel bağlantı sağlar. Tüm bölgeler ön panelde ayrı ayrı seçilebilir ve her bölgedeki BGM çıkış seviyesi altı adımda ayrı ayrı ayarlanabilir. Kontrol cihazı A/B kablo bağlantısını destekler.
Yapılandırma yazılımı www.boschsecurity.com içerisinde Plena Acil Anons Sistemi denetleyicisinin yazılım indirme bölümünde verilmiştir. Yazılım paketi ayrıca, MP3 dönüştürme yazılımı, örnekleme hızı dönüştürücü, çeşitli ses araçları ve görsel araçlar ve ücretsiz, MP3 kodlu müzik gibi birçok kullanışlı program içerir.
Amplifikatör çıkışı, 100 V ve 70 V değerinde ayrı bir çıkış olarak bulunur. Ayrı bir 100 V "sadece çağrı" çıkışı, BGM'nin gerekli olmadığı ancak öncelik anonslarının gerekli olduğu bir alan için adresleme sağlar. Öncelik çağrıları sırasında yerel ses düzeyinin geçersiz kılınması için konfigüre edilebilir altı ses düzeyi geçersiz kılma çıkış kontağı bulunur. Dört telli ve üç telli düzenler desteklenir. LED ölçer çıkışı izler.
Dahili 16 MB flash ROM'da, pil yedeklemeye gerek olmadan maksimum 255 adet mesaj saklanabilir. Her mesaj, kullanılabilir toplam kapasite dahilinde herhangi bir uzunlukta olabilir. Mesajlar ve konfigürasyonlar, USB 2 yoluyla bilgisayardan belleğe yüklenir; bunun ardından ünite bilgisayar bağlantısı olmadan çalışır. Mesajlar için standart WAV formatı kullanılır ve 16 bit kelime uzunluğu (doğrusal PCM) ile 8 kHz'den 24 kHz'ye kadar örnekleme hızları desteklenir. CD kalitesinde sinyal/gürültü oranıyla 17 dakikaya kadar kayıt süresi sunar.
Ünite, iş çağrıları ve acil (EMG) çağrılar için 12 kontak tetik girişine sahiptir. Her biri, maksimum sekiz adet wave dosyası içeren bir diziden oluşan bir mesaj için yapılandırılabilir. Bu şekilde, bazı wave dosyalarının diğer mesajlarla çeşitli kombinasyonlarda kullanılabilmesi, esnekliği ve kullanılan depolama alanı miktarını optimum hale getirir. Bir entegre mesaj oluşturmak için birden fazla mesaj birleştirilebilir. Bu sekansla birlikte, her tetik girişi için bir bölge seçimi konfigüre edilebilir.
Kumandalar ve göstergeler

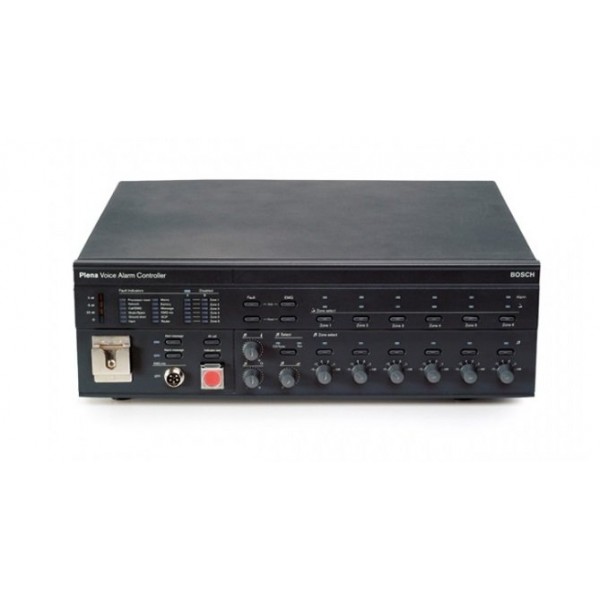

Ön
LED güç ölçer, 13 sistem arıza LED'i, İki arıza durumu düğmesi, İki acil durum düğmesi, Altı EMG bölgesi durumu LED çifti, Altı EMG bölgesi seçim düğmesi, Altı BGM bölgesi seçim LED'i, Altı BGM bölgesi seçim düğmesi ,Altı BGM bölgesi ses seviyesi kontrol düğmesi, İki BGM kaynak durumu LED'i, Arka plan müziği ses seviyesi, tiz ve bas seviyeleri için üç düğme, Hepsi bir arada çağrı düğmesi, Gösterge test butonu, EMG durum düğmesi, Uyarı mesajı butonu

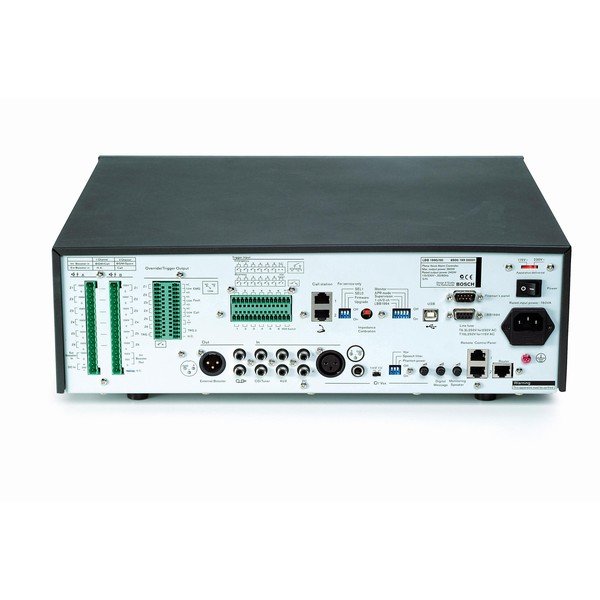

Geri
Üç servis ayarları DIP anahtarı, Kalibrasyon anahtarı, Dört sistem konfigürasyon DIP anahtarı, Ana şebeke gerilimi seçim düğmesi, Güç anahtarı, Elektrik kablosu soketi, Mikrofon/hat seviyesi anahtarı, VOX, konuşma, standart güç için üç DIP anahtarı, Mikrofon ses seviyesi kontrol düğmesi, Dijital mesaj ses seviyesi kontrol vidası, İzleme hoparlörü ses seviyesi kontrol düğmesi
Ara bağlantılar
Ön Mikrofon soketi
Geri 12 hoparlör çıkışı, Harici amplifikatör girişi, Amplifikatör çıkışı (100 V'ta), Yedek güç girişi, Çağrı çıkışı, Altı ses seviyesi geçersiz kılma çıkışı, Üç durum çıkışı, 12 tetikleme girişi, 24 VDC çıkış, İki çağrı istasyonu konektörü (yedekli), USB 2 konektörü, İki DE-9 konektör (ayrılmış), Harici amplifikatör çıkışı, Hat çıkış konektörleri, İki BGM girişi, Bilgisayar çağrı istasyonu girişi (ayrılmış), İki RC istasyonu konektörü (yedekli), LBB 1992/00 konektörü (router)
Sertifikalar ve Onaylar
Güvenlik EN 60065'e uygundur
Bağışıklık EN 50130‑4'e uygundur
Emisyon EN 55103‑1'e uygundur
Acil Durum EN 54‑16 / EN 60849'a uygundur
Bölge Sertifikasyon
Avrupa CE Uygunluk Beyanı CPD, CPD, Polonya CNBOP
Teknik Spesifikasyonlar
Elektrik
Şebeke güç kaynağı
Gerilim 230/115VAC, ±%15, 50/60 Hz
Ani akım 8 A
Maks. güç tüketimi 600 VA
Pil güç kaynağı
Gerilim 24 VDC, +%15 / -%15
Maksimum akım 14 A
Performans
Çıkış gücü (rms/maksimum) 240 W / 360 W
Yedek güçte güç azaltma -1 dB
Frekans yanıtı 60 Hz - 18 kHz (+1/-3 dB, -10 dB ref.
nominal çıkışta)
Bozulma nominal çıkış gücünde <%1; 1 kHz
Bas kontrolü 100 Hz'de -8/+8 dB
Tiz kontrolü 10 kHz'de -8/+8 dB
Mikrofon/hat girişi 1 x
Konektör XLR, 6,3 mm'lik jak
Hassasiyet 1 mV (mikrofon), 1 V (hat)
Empedans >1 kohm (mikrofon); >5 kohm (hat)
S/G (maks. ses seviyesinde sabit) >63 dB (mikrofon); >70 dB (hat)
S/G (min. ses seviyesinde/ sessizde sabit) >75 dB
CMRR >40 dB (50 Hz – 20 kHz)
Boşluk payı >25 dB
Konuşma filtresi 315 Hz'de -3 dB, yüksek geçişli, 6 dB/oct
Standart güç kaynağı 12 V (sadece mikrofon modu)
VOX tetikleme seviyesi -20 dB (100 µV mikrofon / 100 mV hat)
veya giriş kontağı ile
Sınırlayıcı Otomatik
Hat girişi (BGM ve bilgisayar çağrı istasyonu)
Konektör Cinch, monoya dönüştürülmüş
stereo, dengesiz
Hassasiyet 200 mV
Empedans 22 kohm
S/G (maks. ses seviyesinde sabit) >70 dB
S/G (min. ses seviyesinde/ sessizde sabit) >75 dB
Boşluk payı >25 dB
Tetikleme Girişleri 12 x (6 EMG, 6 iş)
Konektörler MC 1,5 / 14-ST-3,5
Etkinleştirme Programlanabilir
Denetim EMG girişlerinde, programlanabilir
Denetim yöntemi Seri / paralel direnç
100 V giriş
Konektör MSTB 2,5 /16-ST
Güç kullanma kapasitesi 1000 W
Teyp çıkışı 1 x
Konektör Cinch, 2 x mono
Nominal seviye 350 mV
Empedans <1 kohm
Hoparlör çıkışları
Konektörler MSTB 2,5 /16-ST, serbest
100 V çıkış Bölge başına 700 W nominal
Ses seviyesi geçersiz kılma türleri
3 telli, 4 telli (24 V), 4 telli arıza korumalı
BGM bölge çıkışı
Zayıflama
70 / 50 /35 /25 / 18 / 13 V -
0 / -3 / -6 / -9 / -12 / -15 dB
120 / 60 / 30 / 15 / 8 /4 W için
Çıkış Kontakları
Konektör Türü MC 1,5/14-ST-3,5
Derecelendirme 250 V, 7A, gerilimsiz
Acil durum etkin rölesi NO / COM / NC
Çağrı etkin rölesi NO / COM / NC
Arıza rölesi NO / COM / NC normalde güç verilmiş (arıza korumalı)
Genel amaçlı röleler NO / COM
Güç tüketimi
Şebeke gerilimiyle çalışma
Maks. güç 550 W
-3dB 440 W
-6dB 340 W
Pilot ton* 136 W
Boşta 60 W
24 VDC çalışma
Maks. güç 14,0 A (336 W), -3 dB 12,5 A (300 W), -6 dB 9,5 A (228 W)
Pilot ton* 2,5 A (60 W)
Boşta 0,9 A (22 W)
* 20 kHz -20dB, maksimum hoparlör yüküyle
Mesajlar
Veri formatı WAV dosyası, 16 bit PCM, mono
Desteklenen örnekleme hızları (fs) 24 / 22,05 / 16 / 12 / 11,025 / 8 kHz
Frekans yanıtı
fs=24kHz'de 100 Hz - 11 kHz (+1/-3 dB)
fs=22,05kHz'de 100 Hz - 10 kHz (+1/-3 dB )
fs=16kHz'de 100 Hz - 7,3 kHz (+1/-3 dB )
fs=12kHz'de 100 Hz - 5,5 kHz (+1/-3 dB)
fs=11,025kHz'de 100 Hz - 5 kHz (+1/-3 dB)
fs=8kHz'de 100 Hz - 3,6 kHz (+1/-3 dB)
Bozulma 1 kHz'de <%0,1
S/G (maks. ses seviyesinde sabit) >80 dB
Bellek kapasitesi 16 MB Flaş ROM
Kayıt / oynatma süresi fs = 8 kHz'de 1000 saniye
fs = 24 kHz'de 333 saniye
Mesaj sayısı Maksimum 255
Flaş ROM Denetimi Sürekli toplam kontrolü
DAC Denetimi 1 Hz pilot ton
Veri saklama süresi >10 yıl
Mekanik
Boyutlar (Y x G x D) 144 x 430 x 370 mm
(19 inç genişlik, 3U yükseklik)
Ağırlık Yaklaşık 21,17 kg
Montaj 19 inç rak
Renk Kömür siyahı
Çevresel
Çalışma sıcaklığı -10ºC - +55ºC (14ºF - +131ºF)
Depolama sıcaklığı -40ºC - +70ºC (-40ºF - +158ºF)
Bağıl nem <%95
Fanın akustik gürültü seviyesi 1 m'de <48 dB SPL (maksimum çıkış)
