Bekleme modunda düşük güç tüketimi
Çok büyük esneklik
Mükemmel ses kalitesi >106 dB s/n oranı
85 dakikaya kadar dahili dijital mesaj depolama

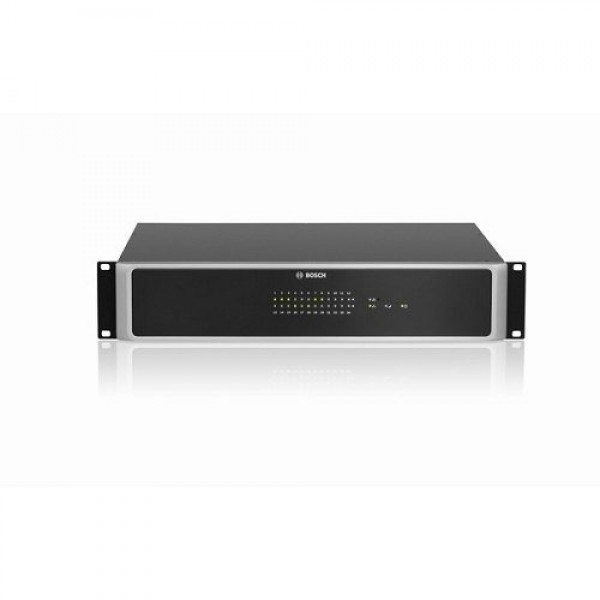

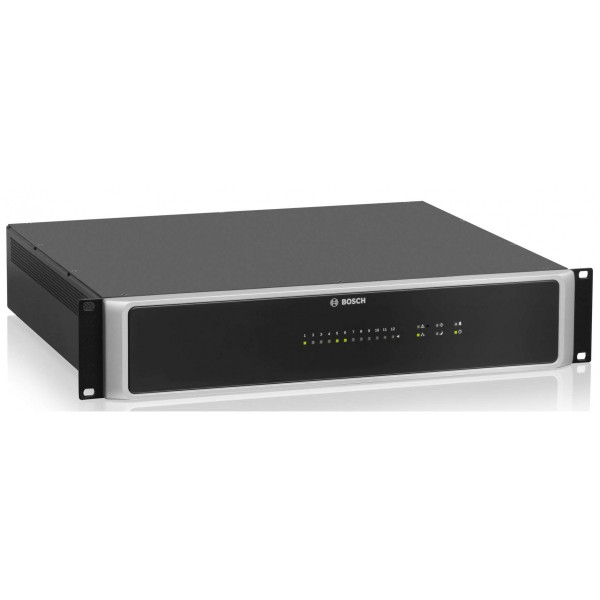

PVA-4CR12 denetleyicisi, PAVIRO sisteminin merkezi çağrı yöneticisidir. Sekiz yerel ses girişi dört kontrol çıkışına geçirilebilir. Entegre olarak iki kanallı bir mesaj yöneticisi bulunur. Denetleyici, komple bir PAVIRO sistemi için ses işleme, denetleme ve kontrol işlevleri sunar. Tek bir denetleyici 16 adede kadar çağrı istasyonunu ve 492 çağrı bölgesini destekler. Denetleyicide 12 bölgesi, 18 GPI ve 19 GPO bulunur. Bir denetleyici 2000 W'a kadar hoparlör yükünü kaldırabilir. 20 adede kadar harici yönlendirici ve her biri 2 ✕ 500 W'lık 40 adede kadar amplifikatör kullanılarak ilave bölge ve güç eklenebilir. Öndeki bölge gösterge ışıkları, her bölgenin mevcut durumunu
gösterir:
Yeşil: Acil durum dışında amaçlarla kullanılan bölge
Kırmızı: Acil durum amacıyla kullanılan bölge
Sarı: Bölge arızası algılandı
Sönük: Bölge boş durumda
Teknik Spesifikasyonlar
PVA-4CR12 Denetleyici Sinyal işleme, yönlendirme, sistem kontrolü ve denetlemesi dahil PAVIRO sistemi
Ses 8 ses girişi, 4 ses çıkışı
Güvenlik/yedekleme Dahili denetleme, sistem izleme, Watchdog, arıza çıkışı
Bilgisayar konfigürasyon ve denetim yazılımı
Konfigürasyon Sihirbazı: Kolay sistem konfigürasyonu.
IRIS-Net: Denetleyicinin, amplifikatörlerin, çağrı istasyonlarının, yönlendiricilerin ve çevre denetiminin entegrasyonu; komple ses sistemlerinin konfigürasyonu, kontrolü ve denetlenmesi; programlanabilir kullanıcı kontrol panelleri ve erişim düzeyleri.
Çalışırken Değiştirme (IRIS-Net paketine dahildir): Mesajların çalışma zamanında kolayca güncellenmesi.
Frekans tepkisi (ref. 1 kHz) 20 Hz - 20 kHz (-0,5 dB)
Sinyal/gürültü oranı (A ağırlıklı) Hat girişten hat çıkışa: tipik olarak 106 dB
THD+N < %0,05 Çakışma (hat seviyesi) Hat girişten hat çıkışa (0 dB kazanım): 1 kHz'de < 100 dB
Örnekleme hızı 48 kHz
DSP işleme çözünürlüğü 24 bit doğrusal A/D ve D/A dönüştürmesi, 48 bit işleme
Ses girişleri (mikrofon/hat seviyesi)
MIC/LINE: 2 ✕ 3 pinli port, elektronik olarak simetrik
AUX: 2 ✕ Stereo RCA
Giriş seviyesi (nominal) MIC/LINE: 15 dBu AUX: 9 dBu
Giriş seviyesi (klipslemeden önce maks.) MIC/LINE: 18 dBu AUX: 12 dBu
Giriş empedansları MIC/LINE: 2,2 kΩ AUX: 8 kΩ
Ortak mod bastırımı MIC/LINE: > 50 dB
Standart güç, anahtarlanabilir MIC/LINE: 48 V DC
A/D dönüştürmesi 24 Bit, Sigma-Delta, 128 kez yüksek hızda örnekleme
Ses girişleri (100 V) AMP IN: 2 ✕ 6 pinli port
Maksimum gerilim 120 V
Maksimum akım 7,2 A
Maks. güç 500 W
Ses çıkışları (hat seviyesi) LINE OUT: 1 x RJ-45, 4 x 3 pinli port
Çıkış seviyesi (nominal) 6 dBu
Çıkış seviyesi (klipslemeden önce maks.) 9 dBu
Çıkış empedansı <50 Ω
Min. yük empedansı 400 Ω
D/A dönüştürmesi 24 Bit, Sigma-Delta, 128 kez yüksek hızda örnekleme
Ses çıkışları (100 V) SPEAKER OUT: 2 ✕ 12 pinli port
Maksimum gerilim 120 Veff
Maksimum akım 7,2 A
Maks. güç 500 W
Çakışma (100 V) AMP IN'den SPEAKER OUT'a:
1 kΩ yükle 1 kHz'de < 100 dB
Çağrı istasyonu veriyolu (CST) 4 ✕ entegre güç+CAN+ses arabirimi, RJ-45
Güç +24 V DC, elektronik sigorta
CAN 10, 20 veya 62,5 kbit/sn
Ses elektronik olarak simetrik
Maks. uzunluk 1000 m
ANALOG CONTROL IN 1 ✕ 12 pinli port
Kontrol girişleri • 8 (analog 0-10 V/ mantıksal kontrol; düşük: U ≤ 5 V DC; yüksek: U ≥ 10 V DC; Umaks = 32 V DC)
Referans çıkışları • +10 V, 100 mA, GND
Zaman senkronizasyon girişi 1 (DCF-77 alıcısı)
CONTROL OUT HP 1 ✕ 12 pinli port
Kontrol çıkışları 6 Yüksek Güç çıkışı (açık kolektör, Umaks = 32 V, Imaks = 1 A)
Referans çıkışı V • +24 V, Imaks = 200 mA
Hazır/arıza çıkışı 1 (NO/NC röle kontakları, Umaks = 32 V, Imaks= 1 A)
Bağımlı saat çıkışı 1 (24 V DC, maks. 1 A)
CONTROL IN 2 ✕ 10 pinli port
Kontrol girişleri 5 adet denetlemeli giriş (0–24 V, Umaks = 32 V), 5 yalıtılmış giriş (düşük: U ≤ 5 V DC; yüksek: U ≥ 10 V DC; Umaks = 32 V)
CONTROL OUT 2 ✕ 10 pinli port
Kontrol çıkışları 12 Düşük Güç çıkışları (açık kolektör, Umaks = 32 V, Imaks = 40 mA)
Kontrol rölesi 1 (NO/NC röle kontakları, Umaks = 32 V, Imaks= 1 A)
Arabirimler
Ethernet 1 ✕ RJ-45, 10/100 MB (bilgisayar bağlantısı için)
CAN BUS portu 2 ✕ RJ-45, 10 - 500 kbit/sn (amplifikatör, yönlendirici bağlantısı için)
DC güç girişi 21–32 V DC
Güç tüketimi 10 - 250 W
Çalışma sıcaklığı -5 °C - +45 °C
Elektromanyetik ortam E1, E2, E3
Ürün boyutları (Genişlik ✕ Yükseklik ✕ Derinlik) 19 inç, 2 HU, 483 ✕ 88,2 ✕ 391 mm
Net ağırlık 8,0 kg
Nakliye ağırlığı 9,5 kg
