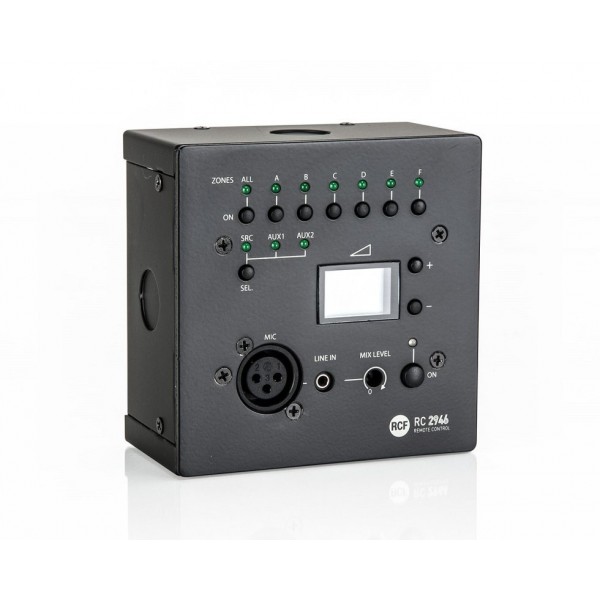

RCF RC 2946 Kontrol Paneli
RC 2946, ZM 2124 / ZM 2100 ana ünitesi için AUX girişlerinin seçilmesine, her bölgede müzik veri yolunun etkinleştirilmesine ve ses seviyesinin kontrol edilmesine olanak sağlayan duvara monte bir uzaktan kumandadır.
Ön panelinde yerel bir müzik kaynağını bağlamak için bir MIC girişi (XLR soketi) ve bir LINE girişi (1/8” jak) vardır.
Uzaktan kumanda, iki adet RJ 45 fişi olan bir CAT5 FTP kablosu ile ana üniteye bağlanabilir. Birlikte verilen kutuyu 4 adet uygun fiş (dahil değildir) ve ardından RC 2946 uzaktan kumandayı (bağladıktan sonra) kutuya dahil olan 4 vida ile duvara sabitleyin.
İlgili LED aktivasyonu ile bölgeleri açmak/kapatmak için düğmeler
Ana ses kontrolü için seviye düğmeleri (ana ses seviyesi görüntülenir)
LED'li HEPSİ AÇIK düğmesi
LED'li AUX giriş seçici
Miks seviyesi kontrollü yerel ses girişi MIC ve/veya LINE IN
MIC GİRİŞİ
HASSASİYET: -58 dBu
EMPEDANS: 600 Ω (dengeli)
FREKANS YANIT (± 3 dB): 100 Hz ÷ 15 kHz
BOZUKLUK (THD): < % 1
'FANTOM' GÜÇ (MIC): 14,5 V (± 0,5 V)
HAT GİRİŞİ
HASSASİYET: – 12 dBu
EMPEDANS: 10 kΩ (dengesiz)
FREKANS YANIT (± 3 dB): 60 Hz ÷ 18 kHz
BOZUKLUK (THD): < % 1
SİNYAL / GÜRÜLTÜ ORANI: > 60 dB
GENEL
ÇALIŞMA SICAKLIĞI: –10 ÷ 45 °C (14 ÷ 113 °F)
ÖLÇÜLER (g, y, d): 116 x116x40 mm
NET AĞIRLIK (kutu hariç): 0,2 Kg
