İletişim Sistemleri | PLN‑24CH12 24 V ve PRS‑48CH12 48 V Pil Şarj Cihazları
PLN‑24CH12 24 V ve PRS‑48CH12 48 V Pil
Şarj Cihazları
u 12 A pil şarj cihazı
u 6x 40 A, 3x 5 A çıkış
u 150 A yedek akım
u Tam denetimli, EN 54‑4 onaylı
u Düşük gerilim ve aşırı gerilim koruması

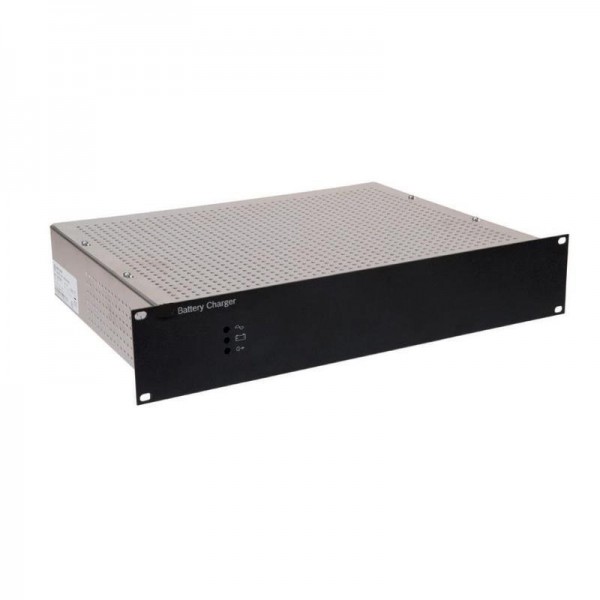

PLN‑24CH12 ve PRS‑48CH12 Pil Şarj Cihazları,
sistemin pillerinin her zaman dolu olmasını sağlamak
için genel seslendirme ve acil anons sistemlerine
yönelik tasarlanmıştır. Rafa monte edilebilir ünite
kurşun asitli pilleri şarj eder ve yalnızca 24 V veya 48 V
güç kullanan sistem bileşenleri için eşzamanlı olarak
24 V veya 48 V güç sağlar. Bu şarj cihazları EN 54‑4
standardıyla tam uyumlu ve ilgili standarda göre
onaylıdır. Pil şarj cihazları üstün kaliteli, akıllı,
mikroişlemci tarafından kontrol edilen cihazlardır.
Fonksiyonlar
Performans
Pili şarj etmek için kullanılan maksimum şarj akımı
12 A'dır. Bu nedenle EN 54‑4' e göre maksimum pil
kapasitesi 225 A.sa, minimum boyutu da 86 A.sa'dir.
Yedek güç sisteminin maksimum çıkışı 150 A'dır.
Şarj cihazında, 195 V ile 264 V aralığında giriş gerilimi
ve güç çarpanı düzelticisi bulunur. Şarj ünitesi, pil
gerilimi çok düşük olduğunda pilin zarar görmesini
engellemek için otomatik olarak kapanır. Aynı zamanda
aşırı gerilim koruması, pil kutuplarının yanlış
takılmasına karşı koruma ve kısa devre koruması da
bulunur. Çıkışlar sigortalar tarafından korunur. Güç
kaynağı, 4 saatte bir gerçekleştirilen bağlantıları da
dahil ederek pilin direnç ölçümünü yapar.
Şarj cihazı, şarj gerilimini ayarlamak için kullanılan bir
sıcaklık sensörü ile birlikte gelir.
Şarj cihazında, birincil gücü 24 V veya 48 V olan
ekipmana güç sağlamak için fazladan 24 V veya 48 V
değerinde (modele bağlı olarak) yedek çıkışlar bulunur.
Bu çıkışların mevcut kapasitesi çıkış başına 5 A'dır.
Şarj cihazında ana şebeke arızasını, pil arızasını ve şarj
cihazının çıkış gerilimi arızasını bildirmek için röle
çıkışları bulunur.
Kontroller ve göstergeler
Şebeke durum LED'i
Pil durum LED'i
Çıkış gerilim arızası LED'i
Karşılıklı bağlantılar
Her biri kendi sigortasına sahip sistem için 6 adet ana
çıkış
Daha düşük akım gerektiren ve her zaman 24/48 V
kullanan sistem bileşenleri ve çevre birimleri için 3
adet yedek çıkış
Arıza röleleri
Pil bağlantısı
Sertifikalar ve Onaylar
Güvenlik EN 60950‑1'e uygundur
Elektromanyetik
uyumluluk
EN 61000‑6‑1
EN 61000‑6‑2
EN 61000‑6‑3
EN 61000‑6‑4
EN 55022 sınıf B
Tahliye EN 54‑4'e uygundur
EN 12101‑10 sınıf A, 10. kısım: güç
kaynakları.
CE CPD:
PLN‑24CH12: 0333‑CPD‑075381‑1
PRS‑48CH12: 0333‑CPD‑075383‑1
Bağışıklık EN 55130‑1/2'ye uygundur
Emisyon EN 55103‑4'e uygundur
Bölge Sertifikasyon
Avrupa CPD
Kurulum/Konfigürasyon Açıklamaları
6 adet ana çıkış, çıkış başına 40 A (32 A GG sigorta).
3 adet yedek çıkış, çıkış başına 5 A (5 A T sigorta).
Maksimum toplam yedek akım 150 A (9 çıkış)
değerindedir.
Şarj cihazından pillere ve çıkışlara giden maksimum
çıkış akımı toplam 12 A'dır.
İçerdiği parçalar
Adet Parça
1 PLN‑24CH12 24 V Pil Şarj Cihazı ya da
PRS‑48CH12 48 V Pil Şarj Cihazı
1 Şebeke soketi
1 Kurulum ve Kullanıcı Talimatları
1 Kablolu sıcaklık sensörü
Teknik Spesifikasyonlar
Elektriksel
Şebeke güç kaynağı
Gerilim 195 - 264 VAC, 50 - 60Hz
Giriş akımı (PLN‑24CH12) 2 A
Giriş akımı (PRS‑48CH12) 4 A
Güç tüketimi
(PLN‑24CH12)
380 W maksimum
Güç tüketimi
(PRS‑48CH12)
760 W maksimum
Performans (PLN‑24CH12)
Minimum gerilim 21,6 VDC (otomatik kapanma)
Maksimum gerilim 28,5 VDC
Performans (PRS‑48CH12)
Minimum gerilim 43,2 VDC (otomatik kapanma)
Maksimum gerilim 56,9 VDC
Performans (PLN‑24CH12
ve PRS‑48CH12)
Maksimum şarj akımı 12 A
Maksimum sistem akımı
(Ib)
150 A
Ana çıkışlar (6 x)
Gerilim 24 veya 48 VDC (pil gerilimi)
Akım 40 A
Yedek çıkışlar (3 x)
Gerilim 24 veya 48 VDC (pil gerilimi)
Akım 5 A
Arıza çıkışları (3 x)
Değer 24 V/1 A, 120VAC/500 mA gerilimsiz
Kontaklar Normalde güç verilmiş (arıza korumalı)
Mekanik
Boyutlar (Y x G x D) 88 x 430 x 260 mm
(19 inç genişlik, 2U yükseklik)
Giriş bağlantıları (pile
bağlantı)
Vidalı terminal
Çıkış bağlantıları (sisteme
bağlantı)
10 x takılabilir vidalı konektör
Ağırlık Yaklaşık 6 kg
Montaj 19 inç raf
Renk Kömür siyahı ve gümüş
Çevresel
Çalışma sıcaklığı -5 ºC - +45 ºC (23 ºF - +113 ºF)
Depolama sıcaklığı -25 ºC - +85 ºC (-13 ºF - +185 ºF)
Bağıl nem %95'den az (çalışma ve depolama)
2 | PLN‑24CH12 24 V ve PRS‑48CH12 48 V Pil Şarj Cihazları
Sipariş Bilgileri
PLN‑24CH12 24 V Pil Şarj Cihazı
24 V kurşun/asit pillerin şarj eden ve aynı anda 24 VDC
sağlayan pil şarj cihazı, tam korumalı ve denetimli,
2 RU rak ünitesi.
Sipariş numarası PLN-24CH12
PRS‑48CH12 48 V Pil Şarj Cihazı
48 V kurşun/asit pilleri şarj eden ve aynı anda 48 VDC
sağlayan pil şarj cihazı, tam korumalı ve denetimli,
2 RU rak ünitesi.
Sipariş numarası PRS-48CH12
