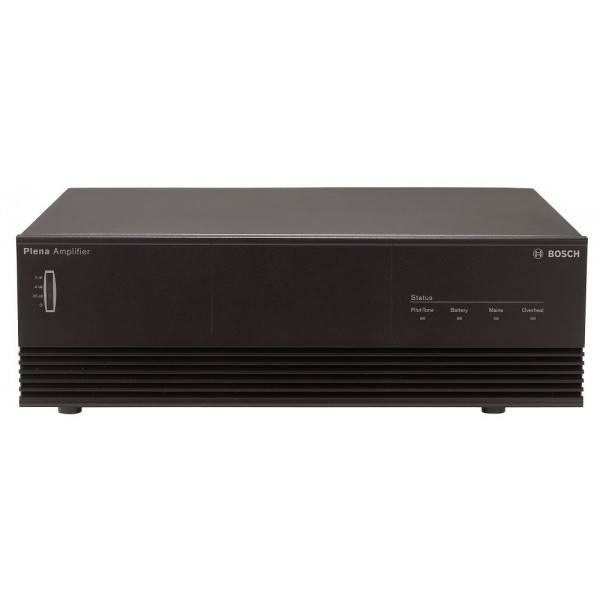

3U yüksek muhafazada 1000 W güç amplifikatörü
70 V / 100 V ve 8 ohm çıkışlar
Öncelikli anahtarlamalı çift girişler
100 V hoparlör hattında bağımlı işletim için 100 V giriş
Sıcaklık kontrollü zorunlu önden arkaya havalandırma, doğrudan istiflenebilir
Şebeke, pil yedekleme ve pilot ton süper
Kontroller ve göstergeler
Ön
LED seviye ölçer
Pille çalışma LED'i
Aşırı ısınma LED'i
Geri
Güç düğmesi
Ana şalter
ara bağlantılar
Geri
Öncelikli hat girişi 1 (XLR/dengeli)
Hat geçişi 1 (XLR/dengeli)
Program satırı girişi 2 (XLR/dengeli)
Hat geçişi 2 (XLR/dengeli)
Öncelik kontrollü hoparlör çıkışları
24 VDC güç kaynağı terminali
Üç hoparlör doğrudan çıkışı
İki adet 100 V bağımlı giriş
Giriş 1 kontrol terminalini etkinleştir
Giriş 2 öncelikli kontrol terminali
Toprak bağlantı vidası
Elektrik prizi
Teknik özellikler
Elektriksel
Şebeke güç kaynağı
Gerilim 230 VAC, ±%10, 50/60 Hz
Kalkış akımı 16 A
Maksimum güç tüketimi 2200 VA
Pil güç kaynağı
Gerilim 24 VDC +%15 / -%15
Akım maks. 48 A
Verim
Çıkış gücü (rms/maksimum) 1000 W / 1500 W
Yedek güçte güç azaltma -1 dB
Frekans yanıtı 50 Hz - 20 kHz (-10 dB ref. nominal çıkışta +1/-3 dB)
Şebeke güç kaynağı
Nominal çıkış gücünde bozulma <%1, 1 kHz
S/G (maksimum ses seviyesinde düz) >90 dB
Hat girişleri 2 x
Konektör 3 pimli XLR, dengeli
Hassasiyet 1 V
Empedans 20 kohm
CMRR >25 dB (50 Hz - 20 kHz)
40 dB kazanın
100 V giriş
Bağlantı Vidası, dengesiz
Hassasiyet 100 V
Empedans 330 kohm
Hat geçişli çıkış 2 x
Konektör 3 pimli XLR
Nominal seviye 1 V
Empedans Hat girişine doğrudan bağlantı
Hoparlör çıkışları 3 x
Bağlantı Vidası, yüzer
Doğrudan çıkış 100 V, 70 V, 8 ohm
Yalnızca öncelik (giriş 1'den) 100 V veya 70 V dahili olarak seçilebilir
Müzik (önceliksiz) yalnızca 100 V veya 70 V dahili olarak seçilebilir
Güç tüketimi
Şebeke işletimi
Maksimum güç 2200 W
-3dB 1472 W
-6dB 1058W
Pilot tonu * 345W
Boşta 115 W
24 VDC çalışması
Maksimum güç 62 A (1500 W)
-3 dB 34 A (823 W)
-6 dB 25 A (597 W)
Pilot tonu* 7,6 A (182 W)
Boşta 1,5 A (36 W)
