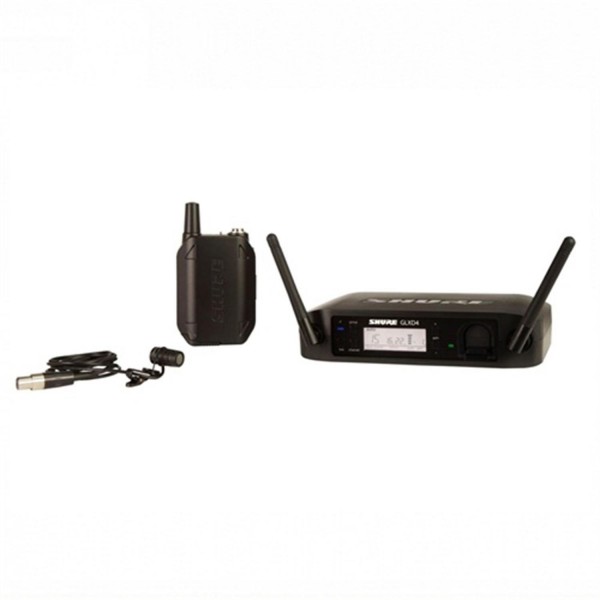

Shure'dan GLXD14/WL185 Yaka Kablosuz Sistemi , bir GLXD1 bodypack vericisi, bir GLXD4 alıcısı ve bir WL185 kardioid yaka mikrofonu içerir. Sistem, 2400 ile 2483,5 MHz arasındaki Z2 frekans bandında 2,4 GHz ISM bandında çalışır.
Hem GLXD1 vericisi hem de GLXD4 alıcısı, Shure'un mevcut en net frekansı taramasına ve her iki üniteyi açmanın yanı sıra sizden herhangi bir kurulum gerektirmeden otomatik olarak birbirine bağlanmasına izin veren LINKFREQ otomatik frekans yönetimine sahiptir. Sürekli parazit izleme ile hem verici hem de alıcı, parazit ve kesintileri önlemek için otomatik olarak mevcut en net frekanslara geçer. GLXD1, tam şarjla 16 saate kadar çalışma sağlayan yeniden şarj edilebilir bir pil takımı içerir. Sistem 200' çalışma aralığına sahiptir ve aynı anda 7 diğer GLX-D sistemi ile kullanılabilir.
Mikrofon ihtiyaçlarınız için bir WL185 kardioid yaka dahildir. Yerleştirmede esneklik sağlamak için 90° aralıklarla döndürülebilen bir bağlantı klipsine sahiptir.
Bu Paket şunları içerir:
GLXD4 Dijital Kablosuz Alıcı (Z2 Bandı: 2400 - 2483,5 MHz)
GLXD1 Bodypack Verici (Z2 Bandı: 2400 - 2483,5 MHz)
WL185 Kardioid Yaka Mikrofonu
GLXD4 Alıcı : Z2 (2400 / 2483,5 Mhz)
2.4 GHz ISM Bandı
Z2 Frekans Bandı
GLX-D Kablosuz Sistemlerle Kullanım İçin
LINKFREQ Otomatik Frekans Yönetimi
Entegre Pil Şarj Bağlantı Noktası
Sürekli Girişim İzleme
Ön Panel LCD Ekran
Aynı Anda 8 Sisteme Kadar Kullanın
çıktılar 1x XLR Çıkış
1x 1/4" (6,35 mm) Çıkış
Çıkış empedansı XLR: 100 Ω
1/4": 100 Ω, 50 Ω dengesiz
Maksimum Ses Çıkış Seviyesi Analog XLR: 1 dBV (600 Ω yükte)
1/4": 8,5 dBV (3 kΩ yükte)
Frekans Aralığını Ayarlama 2400 - 2483,5 MHz
Çalışma Aralığı 200' (60 m) (tipik, RF sinyal absorpsiyonuna, yansımasına ve enterferansına bağlıdır)
İletim Modu Frekans atlaması
Frekans tepkisi 20 Hz - 20 kHz
Dinamik Aralık 120 dB, A ağırlıklı
RF Hassasiyeti -88 dBm, tipik
toplam harmonik bozulma %0,2, tipik
RF Çıkışı 10 mW EIRP, maksimum
Çalışma Sıcaklığı Aralığı 0° - 135°F (-18° - 57°C)
Depolama Sıcaklık Aralığı -20° - 165°F (-29° - 74°C)
PIN konfigürasyonu XLR: 1= toprak, 2= sıcak, 3=soğuk
1/4": Uç= ses, halka= ses yok, kol= toprak
Anten Empedans: 50 Ω
Tip: 1/2 dalga kollu dipolü, çıkarılamaz
Maks Giriş Seviyesi: -20 dBm
Güç Gereksinimleri 14 ila 18 V DC (halka göre uç pozitif), 550 mA
Sahte Reddetme >35 dB, tipik
Kazanç Ayar Aralığı 1 dB'lik adımlarla -20 ila 40 dB
Fantom Güç Koruması Evet
Konut kalıplanmış plastik
Boyutlar (YxGxD) 1,6 x 7,2 x 4,6" (40 x 183 x 117 mm)
Ağırlık 10,1 oz (286 gr)
GLXD1 Bodypack Verici Özellikleri:
2.4 GHz ISM Bandı
Z2 Frekans Bandı
GLX-D Kablosuz Sistemlerle Kullanım İçin
200' Çalışma Menzili
TA4M 4-Pin Konnektör
Verici ile Otomatik Bağlantı
Şarj Edilebilir Pil Paketi İçerir
Şarj Başına 16 Saate Kadar
Metal Konstrüksiyon
bağlayıcı 1x Dengesiz 4 pimli TA4M erkek mini konektör
Frekans Aralığını Ayarlama 2400 - 2483,5 MHz
Çalışma Aralığı 200' (60 m) (tipik, RF sinyal absorpsiyonuna, yansımasına ve enterferansına bağlıdır)
İletim Modu Frekans atlaması
Frekans tepkisi 20 Hz - 20 kHz
Dinamik Aralık 120 dB, A ağırlıklı
RF Hassasiyeti -88 dBm, tipik
toplam harmonik bozulma %0,2, tipik
RF Çıkışı 10 mW EIRP, maksimum
Çalışma Sıcaklığı Aralığı 0° - 135°F (-18° - 57°C)
Depolama Sıcaklık Aralığı -20° - 165°F (-29° - 74°C)
Polarite Mikrofon diyaframı üzerindeki pozitif basınç (veya WA302 telefon fişinin ucuna uygulanan pozitif voltaj), pin 2'de (düşük empedans çıkışının pin 3'üne göre) ve yüksek empedans 1/4 inç çıkışın ucunda pozitif voltaj üretir
Pil ömrü 16 saate kadar
Güç Gereksinimleri 3,7 V Şarj Edilebilir Li-İyon
Giriş Empedansı 900 kΩ
RF Çıkışı 10 mW EIRP maksimum
Maksimum Giriş Seviyesi %1 THD'de 1 kHz
8,4 dBV (7,5 Vp-p)
Anten İç Monopol
PIN konfigürasyonu 1: toprak (kablo blendajı)
2: +5 İngilizce
3: Ses
4: Aktif yük aracılığıyla toprağa bağlı (Enstrüman adaptör kablosunda, pim 4 yüzer)
Konut Döküm metal
Boyutlar (Y x G x D) 3.56 x 2.54 x 0.90" (90.4 x 64,5 x 22,9 mm), antensiz
WL185 Yaka Mikrofonu
dönüştürücü Elektret Önyargı
Kutup Deseni kardioid
Frekans tepkisi 50Hz - 17kHz
Dinamik Aralık (Tipik) 102dB
Sinyal gürültü oranı 18dB SPL (A ağırlıklı)
Maksimum Giriş Ses Seviyesi 130dB
Güç Gereksinimleri Düzenlenmiş Nominal +5 Vdc (2 Vdc - 10 Vdc)
Çıkış empedansı 28 ohm
Çıkış Konnektörleri TA4-Kadın
ped Numara
Düşük Frekans Roll-Off Numara
Boyutlar Kablo uzunluğu: 4 fit (1,2 metre)
