Düşük empedans uygulamaları için dört model
ISA 1350, 70V doğrudan 1500 watt/kanal ile çalıştırır
Üç "Ti" versiyonu, dağıtılmış ses sistemleri için düşük empedans ve izole 25, 70 ve 100 volt çıkışlar içerir

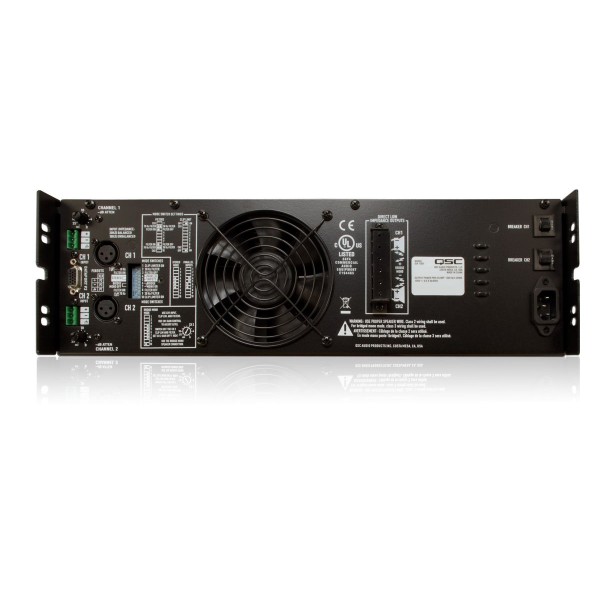

2 dB tetikli kurca dayanıklılık denemesi için arka panel kazanç kontrolleri
XLR ve beğendiğiniz Euro tarzı girişleri
DPV2 uyumlu sinyal aksesuarı (XC-3, SF-3, LF-3) ve DSP-3/DSP-4 (harici güç kaynağı ile) ile kullanım için DataPort V2
Azaltılmış dayanmak için yenilebilir kliplerlayıcılar
Seçilebilir yüksek geçişli filtreler, programın üzerinde minimum etkiyle hoparlörleri veya hoparlör trafo doygunlarının önlerini ("Ti" olmayan modellerde 30 Hz 70 Hz, "Ti" modellerde 50 Hz veya 75 Hz)
H Sınıfı güç zayıf çıkış devresi, ISA 750 ve atık ısıyı ISA 750 %40 ve ISA 800Ti'de %50 oranında azaltılır

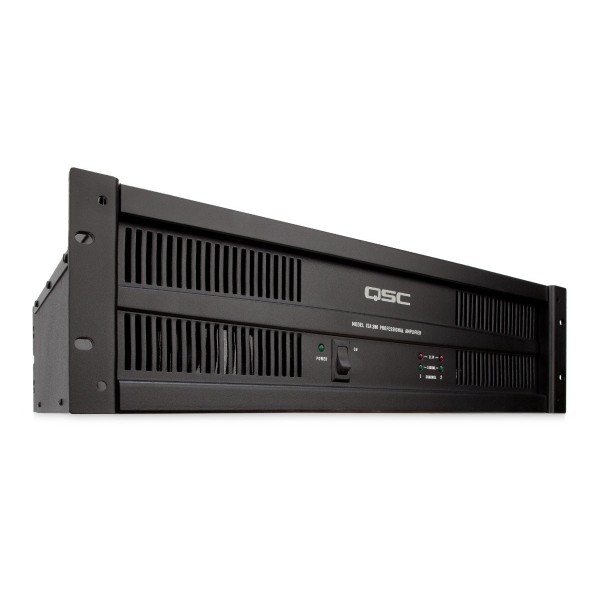

Ön panel göstergeleri güç, sinyal ve klips içerir (ve ISA 1350'de koruma)
Güvenlik uyumluluğu için kapalı pencereden girişleri
isteğe bağlı olarak maksimum soğutma ile sessiz normal çalışma için otomatik olarak hızlı fan
Arkadan öne hava sporları, raflarını tutar serin
Stereo, Köprü veya Paralel çalışma modları
DC, infrasonik, termal aşırı yük ve kısa devre koruması içinde olmak vücudun koruma devresi
ÖZELLİKLER ISA280 ISA450 ISA750 ISA1350 ISA300Ti ISA500Ti ISA800Ti
STEREO MODU, Her İki Kanal Tahrikli
8 ohm 20 Hz-20 kHz %0,1 THD 185W 260W 450W 800W 185W 260W 450W
4 ohm 20 Hz-20 kHz %0,1 THD 280W 425W 650W 1300W 280W 425W 650W
2 ohm 1 kHz %1 THD 430W 700W 1200W 2000W 430W 700W 1200W
DOĞRUDAN GÜÇ, STEREO MODU
70V 20 Hz-20 kHz +0/-0.3 dB %0.5 THD - - - 1500W - - -
XF ÇIKIŞ GÜCÜ, STEREO MODU
70V veya 100V 50 Hz-16 kHz %0,5 THD - - - - 300W 500W 800W
25V 50 Hz-16 kHz %0,5 THD - - - - 200W 300W 500W
KÖPRÜLÜ MONO MODU
8 ohm 1 kHz %0,1 THD 600W 900W 1500W 2800W 600W 900W 1500W
4 ohm 1 kHz %1 THD 830W 1400W 2400W 4000W 830W 1400W 2400W
XF ÇIKIŞ GÜCÜ, KÖPRÜLÜ MONO MODU
140V veya 200V 50 Hz-16 kHz %0,5 THD - - - - 600W 1000W 1600W
Sinyalden göstergeye) (20 Hz-20 kHz 100 dB 100 dB 100 dB 100 dB 100 dB 100 dB 100 dB
Bozulma (SMPTE-IM) %0.01'den az %0.01'den az %0.02'den az %0.01'den az %0.01'den az %0.01'den az %0.02'den az
Giriş Hassasiyeti @ 8 ohm 1.15v
(+3.4 dBu) 1.07v
(+2.8 dBu) 1.07v
(+2.8 dBu) 1.24v
(+4.1 dBu) 1.15v
(+3.4 dBu) 1.07v
(+2.8 dBu) 1.07v
(+2.8 dBu)
Voltaj Kazancı @ 8 ohm
33.4x
(30.5 dB) 44,7x
(33 dB) 56,2x
(35 dB) 64,0x
(36.1 dB) 33.4x
(30.5 dB) 44,7x
(33 dB) 56,2x
(35 dB)
Çıkış Devresi AB Sınıfı AB Sınıfı H sınıfı H Sınıfı, 3 Katmanlı AB Sınıfı AB Sınıfı H sınıfı
THX Onaylandı - THX Onaylandı THX Onaylandı - - - -
Ağırlık - Net
36 libre
(16,3 kg) 42 libre
(19 kg) 47 libre
(21,3 kg) 68 libre
(30,8 kg) 44 litre
(20.0 kg) 49 libre
(22,3 kg) 57 libre
(26 kg)
Ağırlık - Nakliye
42 libre
(19,1 kg) 48 libre
(22 kg) 53 libre
(24,0 kg) 77 libre
(34,4 kg) 50 libre
(22,7 kg) 55 libre
(25 kg) 63 lira
(28,6 kg)
TÜM MODELLER
Bozulma (Tipik)
20 Hz-20 kHz: Nominal gücün 10 dB altında
1.0 kHz ve altı: tam nominal güç %0.03 THD, 4 ohm ve 8 ohm'dan
az %0.03 THD, 4 ohm ve 8 ohm'dan az
Frekans Tepesi,
nominal çıkış seçeneği 10 dB altında
ISA 280, 450, 750 ve 1350:
20 Hz-20 kHz, +0/-1 dB; -3 dB noktalar: 5 Hz ve 50 kHz ISA 300Ti, 500Ti ve 800Ti:
Doğrudan çıkışlar: 50 Hz'de -3 dB, 20 kHz'de -0.5 dB; XF çıkışları: 50 Hz-16 kHz, +1/-3 dB
Sönümleme Factorü (doğrudan çıkışlar) 8 ohm'da 200'den büyük, ISA 1350 250'den büyük
Çıkış Regülasyonu (izole çıkışlar) 1,5 dB'den az
Giriş Empedansı 10 k ohm dengesiz, 20 k ohm dengeli
Giriş Kırpma 10 Vrms (+22 dBu)
Soğutma uzun hızlı hızlı fan, arkadan öne hava şansı
Konektörler, her kanal Giriş: Aktif dengeli; 3 pinli Avrupa'yı canlandıran tasarım ve XLR (pin 2+)
çıkış: koridorları
DataPort V2: HD-15 ağırlıklı
Kontroller Ön: AC anahtarı
Arka: Ch. 1 ve Ch. 2 emniyet kemeri, 10'lu DIP yönlendirmeli
Göstergeler PWR-ON: Yeşil LED; SİNYAL: Yeşil led (kanal başına 1);
KLİP: Kırmızı led (kanal başına 1 adet)
Boyutlar 19" (48,3 cm) raf yapımı, 5,25"(13,3 cm) yükseklik (3 raf alanı),
15,9" (40 cm) derinlik (ön montaj raylarından)
Amplifikatör Koruması Tam kısa devre, açık devre, termal, ultrasonik ve RF koruması;
Reaktif veya uyumsuz hizmete karşı karşılıksız
Güç Gereksinimleri 120, 230, VAC, 50-60 Hz
Yük Koruması Açma/kapama sessize alma; Triyak vergisi: ISA 750, 1350 ve 800Ti; AC bağlantısı: ISA 280, 300Ti, 450 ve 500Ti
