Genel
Kanal sayısı 8
Çıkış gücü Tek kanal modu Dağıtılmış hat* Köprü modu
4 Ω 8 Ω 70V 100V 8 Ω 16 Ω
150 W 80 W 125 W 130 W 300 W 150 W
Maksimum çıkış voltajı / akımı 37 Vtepe / 15 Tepe 115 Vtepe 165 Vtepe 76 Vtepe
AC Ana Güç
Güç kaynağı Evrensel, PFC ile regüle edilmiş anahtar modu
Nominal güç gereksinimi 100-240 V ± %10, 50-60 Hz
Çalışma gerilimi 90 V - 264 V
Güç tüketimi** 115 V 230 V
Boşta 13,9 W 0,26 A 14,6 W 0,34 A
Boşta Enerji tasarrufu AÇIK 13,9 W 0,26 A 14,6 W 0,34 A
Maksimum çıkış gücünün 1/8'i @ 4 Ω 224 W 1,99 A 223 W 1,24 A
Maksimum çıkış gücünün 1/4'ü @ 4 Ω 423 W 3,7 A 417 W 2 A
termal
Çalışma sıcaklığı aralığı 0° - 45° C - 32° - 113° F
Termal yayılım** 115 V 230 V
Boşta 30 BTU/sa 7,6 kcal/sa 32 BTU/sa 8,1 kcal/sa
Boşta Enerji tasarrufu AÇIK 30 BTU/sa 7,6 kcal/sa 32 BTU/sa 8,1 kcal/sa
Maksimum çıkış gücünün 1/8'i @ 4 Ω 252 BTU/sa 63,5 kcal/sa 249 BTU/sa 62,7 kcal/sa
Maksimum çıkış gücünün 1/4'ü @ 4 Ω 414 BTU/sa 104,3 kcal/sa 399 BTU/sa 100,5 kcal/sa
SES
Kazanç 32 dB 41 dB 44 dB
Giriş hassasiyeti 0,63 V / -1,8 dBu 0,63 V / -1,8 dBu 0,63 V / -1,8 dBu
Maksimum giriş seviyesi 7,7 V / 20 dBu 7,7 V / 20 dBu 7,7 V / 20 dBu
Frekans yanıtı 20 Hz - 20 kHz (±0,5 dB) @ 1 W, 8 Ω veya (±2,5 dB) @ 32W, 70V hat / 65 W, 100V hat
S/N oranı > 92 dB (20 Hz - 20 kHz, A ağırlıklı)
Karışma ayrımı > 61 dB @ 1kHz (4 Ω)
1 W'tan tam güce THD+N < %0,2 (tipik olarak <0.05%)
1 W'tan tam güce IMD < %0,2 (tipik olarak <0.05%)
Giriş empedansı 10 kΩ dengeli
Dönüş hızı 12 V/μs @ 8Ω, giriş filtresi atlandı
Sönüm faktörü > 500 @ 2-200 Hz (Lo-Z)
DSP
DSP mimarisi Analog Cihazlar ADAU® 1701 DSP
AD Dönüştürücü Çift 24 bit 48 kHz, 100 dBA S/N, THD < %0,02 (20 Hz - 20 kHz)
DA Dönüştürücü Çift 24 bit 48 kHz, 102 dBA S/N, THD < %0,02 (20 Hz - 20 kHz)
Dahili hassasiyet Sabit nokta
Bellenim Ağ üzerinden yükseltilebilir bellenim
Gecikme 1 ms sabit gecikme mimarisi
Giriş ekolayzır 5 katman: parametrik, yüksek/alçak raf, yüksek/alt geçiş, bant geçiş, bant durdurma, tüm geçiş
Çıkış ekolayzeri 8 katman: parametrik, yüksek/alçak raf, yüksek/alçak geçiş, bant geçişi, bant durdurma, tam geçiş
Crossover Butterworth, Linkwitz-Riley, Bessel: 6 dB/ekim - 48 dB/ekim
Çıkış başına 16 ms'ye kadar gecikme
Sınırlayıcılar Tepe ve RMS sınırlayıcı
Sönümleme kontrolü Aktif Sönümleme Kontrolü™

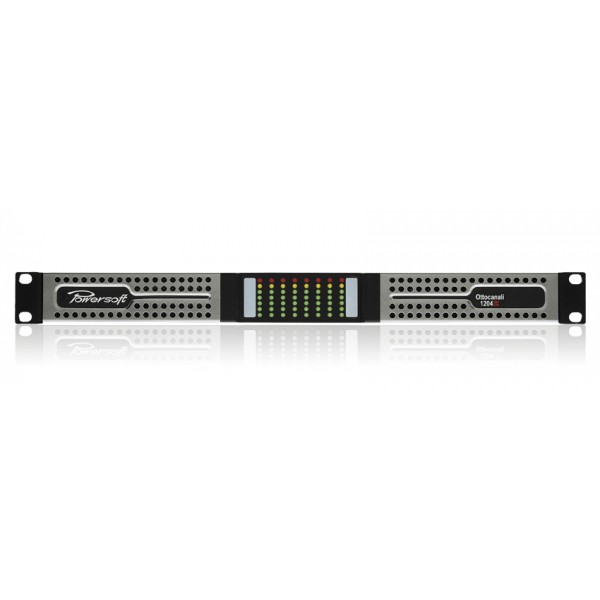

Ön panel
Göstergeler ve Kontrolörler 8 x LED bar - Sinyal seviyesi ve aşırı sıcaklık koruması
Konnektörler
AC ana 1 x IEC C14 konektörü - maks. 15 A (bölgeye özel güç kablosu sağlanır)
Ses sinyali girişi 2 x 12 pin Phoenix MC 1.5/12-ST-3.81 - Sinyal girişi – ANA
2 x 12 pin Phoenix MC 1.5/12-ST-3.81 - Sinyal girişi – AUX
Alarm 2 x 12 pin Phoenix MC 1.5/12-ST-3.81 - Alarm konnektörü
Uzaktan kumanda 1 x 4 pin Phoenix MC 1.5/4-ST-3.81 - Uzak hat/yardımcı anahtarı ve PWS çıkışı
1 x 4 pin Phoenix MC 1.5/4-ST-3.81 - Uzaktan açma/kapama anahtarı ve yardımcı voltaj
Ağ/veri 1 x Rj45 soketi - Ethernet + AESOP bağlantısı (yalnızca DSP+AESOP sürümü)

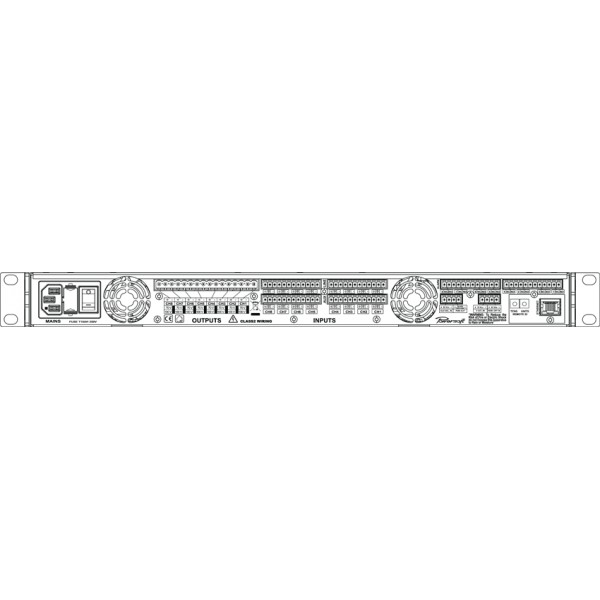

Arka panel
Göstergeler ve Kontrolörler 1 x Güç anahtarı -
İnşaat
Boyutlar (U x Y x G) 483 mm x 44,45 mm x 360 mm (19,0 inç x 1,8 inç x 14,2 inç)
Ağırlık 14 kg (30,9 lb)
