Tam tanım
kutuya dahildir

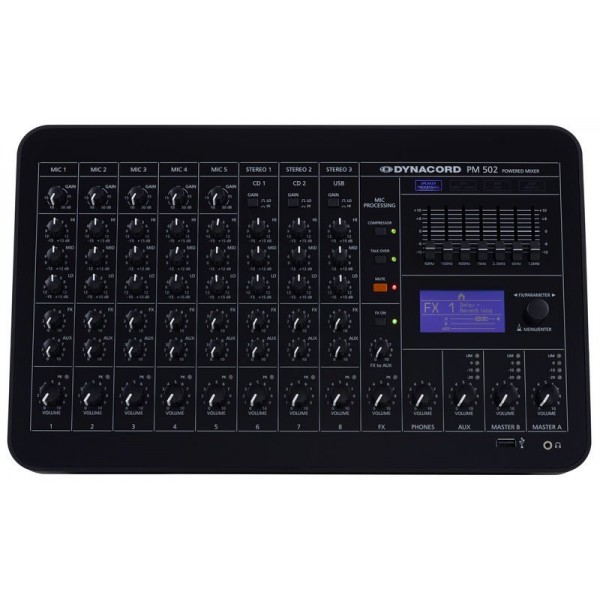

1 x PM 502 Karıştırıcı
1 x Güç Kablosu
1 x Kullanım Kılavuzu
1 x Güvenlik Talimatları
Özellikleri
5 x mikrofon/hat ve 3 stereo kanallı güçlü mikser
4&ohm'da 2 x 450W RMS
32 düzenlenebilir HQ efekt ön ayarı
Entegre MP3 müzik çalar
100 voltluk doğrudan tahrik seçeneği
Özellikler
Kanallar (Mono ve Stereo): 5 ve 3
Mikrofon Girişleri: 5 x XLR/Jack Soket
Yardımcılar (FX, AUX): 1 Posta, 1 Ön
Nominal Çıkış Gücü
4Ω'de : 640W
8Ω'de: 350W
Maksimum Çift Kanal Çıkışı
4Ω'de: 2 x 600W
8Ω'de : 2 x 340W
Maksimum Tek Kanal Çıkış Gücü
4Ω'da: 500W
8Ω'de : 280W
Maksimum Orta Bant Çıkış Gücü
4Ω'de: 2 x 450W
8Ω'de: 2 x 270W
Nominal Çıkış Gücü
4Ω'de: 2 x 400W
8Ω'de: 2 x 240W
Maksimum Çıkış Gücü, 12Ω'de Doğrudan Sürüş Modu: 680W
Maksimum Çıkış Voltajı
Çift Kanal Modu: 52 VRMS
Doğrudan Sürüş Modu: 100 VRMS
1kHz'de THD
Master AL/R Çıkışlarına Mikrofon Girişi, +10 dBu, Tipik:
Hoparlör Çıkışına Mikrofon Girişi:
DIM 30, Hoparlör Çıkışına Mikrofon Girişi:
IMD-SMPTE, Hoparlör Çıkışına Mikrofon Girişi:
Frekans Tepkisi, -3 dB
Herhangi Bir Mikser Çıkışına Herhangi Bir Giriş: 15Hz - 22kHz
Hoparlör Çıkışına Herhangi Bir Giriş: 20Hz - 22kHz
Mikrofon Sessiz Anahtarı Azaltma
Amplifikatör Kanalı 1/2:
Kanaldan Kanala:
Mikrofon Sessiz Anahtarı Azaltma: >100 dB
Kanal VOL ve FX/AUX Gönderme Zayıflaması: >85 dB
CMRR, Mikrofon Girişi: >80 dB
Giriş Hassasiyeti, Tüm Seviye Kontrolleri Maks. Konumda
Mikrofon: -65 dBu
Hat (Mono): -45 dBu
Hat (Stereo): -27 dBu
CD (Stereo): -27 dBu
Diğer Tüm Çıkışlar (Empedans Dengeli)
Mikrofon Girişleri, Min Pozisyonda Kazanç: +11 dBu
Mono Line Girişler, Min Pozisyonda Kazanç: +30 dBu
Stereo Hat Girişleri: +26 dBu
Telefon Çıkışı: +21 dBu
Master A, B, AUX Çıkışları: +11 dBu
Giriş Empedansı
Mikrofon: 2kΩ
CD: 10kΩ
Diğer Tüm Girişler: >15kΩ
Çıkış empedansı
Telefonlar: 47Ω
Diğer Tüm Çıkışlar (Empedans Dengeli): 150Ω
Ana Sesi Kısma: -129 dBu
Gürültü, Ana AL/R Çıkışlarına Yönelik Kanal Girişleri
Ana Sesi Kısma: -99 dBu
Ana Ses Merkezi, Tüm Kanalların Sesi Kısma: -90 dBu
Ana Ses Merkezi, Tüm Kanal Ses Merkezi: -85 dBu
Sinyal-Gürültü Oranı, Güç Amplifikatörü, A Ağırlıklı, 450W 4Ω: 104 dB
Çıkış Aşaması Topolojisi, Amplifikatör: D Sınıfı
denkleştirme
Düşük Raf Filtresi: ±15 dB / 60Hz
Orta Tepe Filtresi: ±12 dB / 2.4kHz
Yüksek Raf Filtresi: ±15 dB / 12kHz
Master EQ 7-Bant: ±10 dB / Q = 1.5
Filtre
Low-Cut Filtre, Mikrofon İşleme: 80Hz, 18 dB/oct. veya 150Hz, 12 dB/oct
Low-Cut Filtre, Amplifikatör: 50Hz veya 70Hz, 18 dB/oct
Hoparlör İşleme: LPN, Değiştirilebilir
Gecikme Master B, Seçilebilir: 0-145 ms
Etkileri
Tür: Stereo 24/48-Bit Çoklu Efekt İşlemcisi
Efekt Ön Ayarları: 32 Fabrika Ön Ayarı, Kullanıcı Tarafından Düzenlenebilir
Uzaktan Kumanda: Ayak Pedalı
Ekran: 128 x 64 Piksel, LCD
Ses Oynatıcı (USB Ön Panel)
Anahtarlama Modu Güç Kaynağı: FAT 32
Desteklenen Ses Dosyası Formatları: MP3, WAV
Arayüz: USB2.0, Kadın Tip A
USB Güç Kaynağı, Maksimum Anma Akımı: 5V, 500 mA
Dijital Ses Arayüzü (Arka Panelde USB)
Kanallar: 2 Giriş, 2 Çıkış
AD/DA Dönüşümü: 16-Bit, Delta-Sigma
Örnekleme Hızı: 32/44.1/48kHz
PC Arayüzü: USB 2.0, Kadın Tip B
Koruma
Master A, B, AUX Çıkışları: Ayarlanabilir Tepe Sınırlayıcılar, -10 - +11 dBu
Amplifikatör: Ses Sınırlayıcılar, Yüksek Sıcaklık, DC, HF, Kısa Devre, Tepe Akım Sınırlayıcılar, Açma Gecikmesi, Geri EMF
Anahtarlama Modu Güç Kaynağı: Ani Akım Sınırlayıcıları, Şebeke Aşırı/Düşük Gerilimi, Şebeke Aşırı Akımı, Yüksek Sıcaklık
Soğutma: Sürekli Hız Kontrollü Fan
Fantom Güç, Değiştirilebilir: 48V DC
AC Güç Girişi: 100-240 V AC, 50-60Hz
Güç Tüketimi, 1/8 Maksimum Çıkış Gücünde, 4Ω: 180W
Ağırlık: 4,9 kg
Boyutlar
Yükseklik: 244 mm
Genişlik: 395 mm
Derinlik: 241 mm
