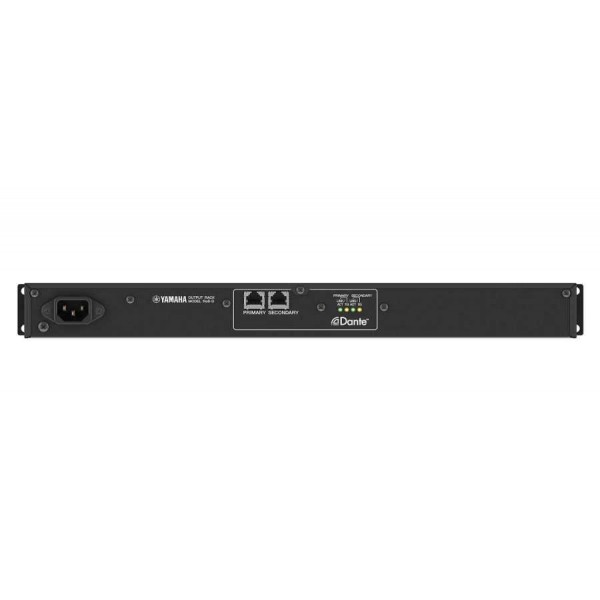

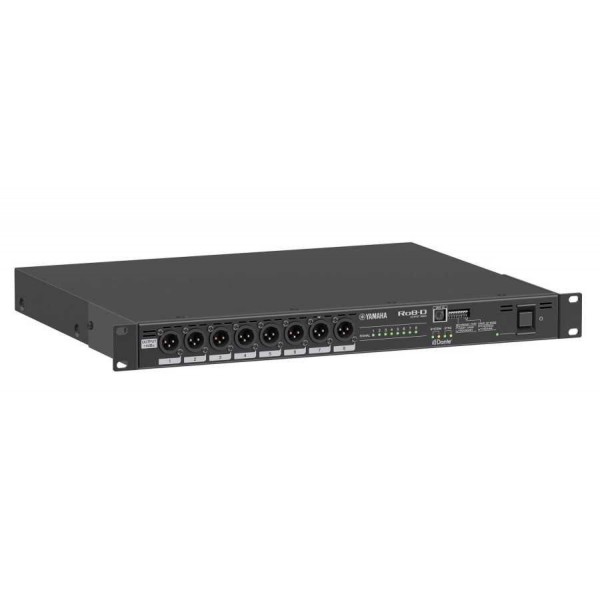

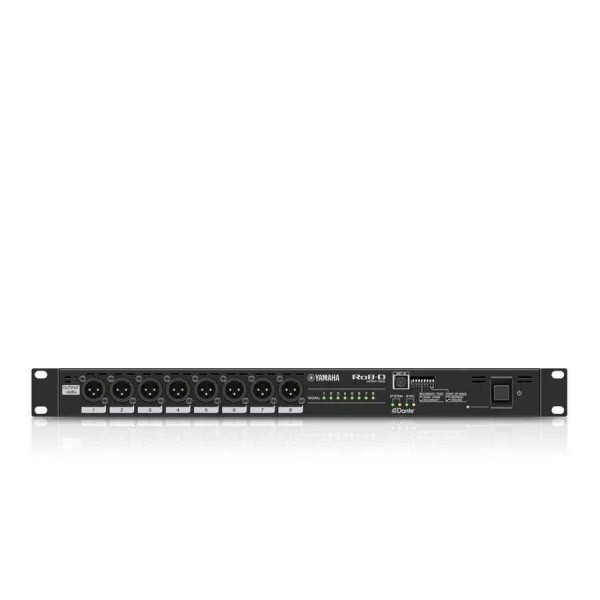

Yamaha RO8-D Dijital Sahne Kutusu 19" 1U 8 Çıkış
Teknik Özellikler
Örnekleme frekans oranı Harici 44.1kHz: %+4.1667, %+0.1, %-0.1, %-4.0 (±200ppm) / 48kHz: %4.1667, %+0.1, %-0.1, %-4.0 (±200ppm) / 88.2kHz: +4.1667 %, %+0,1, %-0,1, %-4,0 (±200ppm) / 96kHz: %+4,1667, %0,1, %-0,1, %-4,0 (±200ppm)
Sinyal gecikmesi 3ms'den az INPUT to OUTPUT, Dante ile CL5 bağlantısı, Dante Receive Gecikmesi 0.25ms (tek yollu), Fs=48kHz
Toplam harmonik bozulma %0,05'den az 20Hz-20kHz@+4dBu'dan 600Ω'a, Fs=44.1kHz, 48kHz'den / %0,05'den az 20Hz-40kHz@+4dBu'dan 600Ω'a, Fs=88,2kHz'e, 96kHz GİRİŞ'ten ÇIKIŞ'a, Giriş Kazancı = Min.
Frekans tepkisi +0.5, -1,5dB 20Hz-20kHz, +4dBu çıkış @1kHz, INPUT - OUTPUT, Fs=44.1kHz, 48kHz / +0.5, -1.5dB 20Hz-40kHz, +4dBu çıkış @1kHz, INPUT - OUTPUT , Fs=88,2kHz, 96kHz
Dinamik aralık 108dB tip., GİRİŞ - ÇIKIŞ, Giriş Kazancı = Min
karışma -100dB, bitişik GİRİŞ/ÇIKIŞ kanalları, Giriş Kazancı = Min.
Güç Gereksinimleri ABD/Kanada: 120V 60Hz, Japonya: 100V 50/60Hz, Çin: 110-240V 50/60Hz, Kore: 220V 60Hz, Diğer: 110-240V 50/60Hz
Güç tüketimi 35W
Boyutlar İÇİNDE 480 mm (18 7/8 inç)
H 44 mm (1 3/4 inç)
D 359 mm (14 1/8 inç)
Net ağırlığı 4,4 kg (9,7 lb)
Diğerleri Isı Aralığı: Operasyonel Isı Aralığı: 0 - 40℃, Saklama Isı Aralığı: -20 - 60℃
Analog giriş özellikleri
Giriş Terminalleri KAZANÇ Gerçek Yük
Empedansı
Nominal ile Kullanım İçin Giriş seviyesi bağlayıcı
Nominal Maks. klip öncesi
GİRİŞ
1-32 (Rio3224-D)
1-16 (Rio1608-D)
1-8 (Ri8-D) +66dB 7.5kΩ 50-600Ω Mikrofonlar ve
600Ω Hatlar -62dBu (0,616mV) -42dBu (6.16mV) XLR-3-31 tipi (Dengeli)*1
-6dB +10dBu (2.45V) +30dBu (24.5V)
*1. XLR-3-31 tipi konnektörler dengelidir.(1=GND, 2=SICAK, 3=SOĞUK)
*2. Bu özelliklerde 0dBu = 0.775 Vrms.
*3. Tüm giriş AD dönüştürücüler, 24 bit doğrusal, 128 kat fazla örneklemedir.
*4. +48V DC (fantom güç), her bir yazılım kontrollü anahtar aracılığıyla INPUT XLR tipi konektörlere sağlanır. *5. Yalnızca Rio3224-D
Analog çıkış özellikleri
Çıkış Terminalleri Gerçek Kaynak
Empedansı
Nominal ile Kullanım İçin Maks. Çıkış Seviyesi
Seç SW*4 Çıkış Seviyesi bağlayıcı
Nominal Maks. klip öncesi
ÇIKIŞ
1-16 (Rio3224-D)
1-8 (Rio1608-D, Ro8-D) 75Ω 600Ω Hatlar +24dB (varsayılan) + 4dBu (1,23 V) + 24dBu (12,3V) XLR-3-32 tipi (Dengeli)*1
+18dB -2dBu (616mV) +18dBu (6.16V)
*1. XLR-3-32 tipi konnektörler dengelidir.( 1=GND, 2=SICAK, 3=SOĞUK )
*2. Bu özelliklerde 0dBu = 0.775 Vrms.
*3. Tüm çıkış DA dönüştürücüleri 24 bit, 128 kat fazla örneklemedir.
*4. Gövde içinde maksimum çıkış seviyesini önceden ayarlayan anahtarlar bulunmaktadır. *5. Yalnızca Rio3224-D
Dijital Giriş ve Çıkış Özellikleri
terminal Biçim Veri uzunluğu Seviye Ses bağlayıcı
Birincil ikincil Dante 24bit veya 32bit 1000Base-T 24ch Giriş/32ch Çıkış (Rio3224-D) 8ch Giriş/16ch Çıkış (Rio1608-D)
8ch
Çıkış (Ri8-D)
8ch Giriş (Ro8-D) etherCON Cat5e (Rio3224-D, Rio1608-D)
RJ-45 (Ri8-D, Ro8-D)
Dijital Çıkış Özellikleri
terminal Biçim Veri uzunluğu Seviye bağlayıcı
AES/EBU ÇIKIŞ 1/2 - 7/8 *1 AES/EBU Professional Use 24bit RS422 XLR-3-32 tipi (Dengeli)*2
*1 Yalnızca Rio3224-D
*2. XLR-3-32 tipi konnektörler balanslıdır.( 1=GND, 2=SICAK, 3=SOĞUK )
