PAVIRO sisteminin 24 bölgeyle genişletilmesi
Toplam 4000 W hoparlör yükü, bölge başına maks. 500 W
20 GPI, 24 GPO ve 2 kontrol rölesi
Denetleyici başına en fazla 20 yönlendirici
EN 54-16 sistem sertifikası

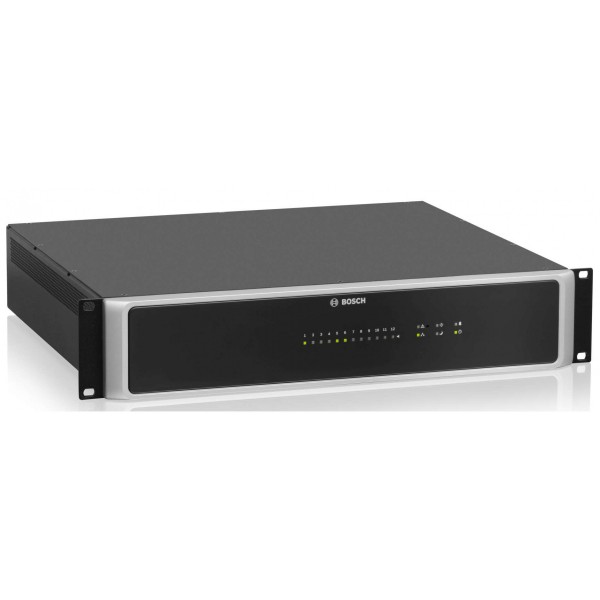

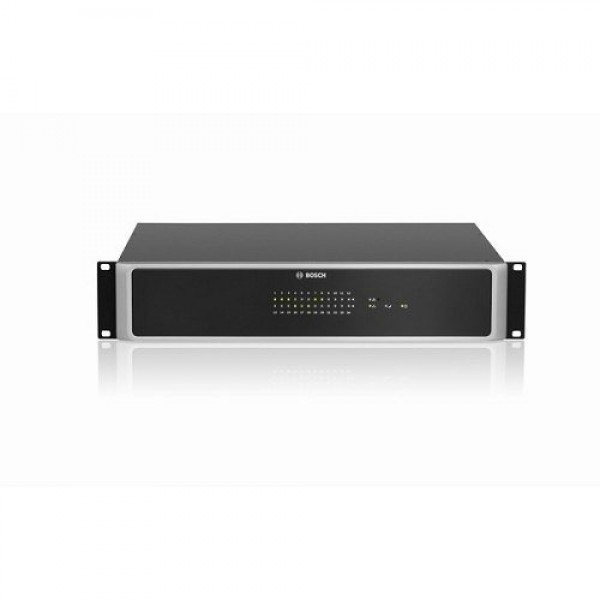

PVA-4R24 24 Bölgeli Yönlendirici, PAVIRO sistemi için bir bölge uzantısıdır. Sistem 24 bölge, 20 GPI, 24 GPO ve 2 kontrol rölesi ekler PVA-4CR12 (Denetleyici) tarafından CAN veri yolu aracılığıyla kontrol edilir ve denetlenir.
Bir denetleyiciye 20 adede kadar yönlendirici bağlanabilir. Bir yönlendirici 4000 W'a kadar hoparlör yükünü kaldırabilir. Bir bölgenin maksimum yükü 500 W'dır. Öndeki bölge gösterge ışıkları, her bölgenin mevcut durumunu gösterir:
• Yeşil: Acil durum dışında amaçlarla kullanılan bölge
• Kırmızı: Acil durum amacıyla kullanılan bölge
• Sarı: Bölge arızası algılandı
• Sönük: Bölge boş durumda
Sertifikalar ve onaylar
Standart acil durum sertifikaları
Avrupa EN 54‑16
Acil durum standardı uyumluluğu
BK BS 5839-8
Avusturya ÖNORM F 3033
Çevre direktifine uyumluluk
Güvenlik EN 62368-1
Bağışıklık EN 50130-4
Emisyonlar EN 61000-6-3 ICES-003 FCC-47 bölüm 15B sınıf A
Çevre EN 50581
Denizcilik EN 60945
Uygunluk
Avrupa CE/CPR
ABD FCC
Kanada ICES
Avustralya RCM
Kore KCC
Rusya Federasyonu EAC
Çevre RoHS
Teknik özellikler
Elektriksel Özellikler
Ses girişleri (100 V) AMP IN: 4 x 6 pimli port
Maksimum gerilim 120 Veff
Maksimum akım 7,2 A
Maks. güç 500 Watt
Ses çıkışları (100 V) SPEAKER OUT: 4 x 12 pinli port
Maksimum gerilim 120 Veff
Maksimum akım 7,2 A
Maks. güç 500 Watt
CONTROL IN 4 x 10 pinli port
Kontrol girişleri • 10 adet denetlemeli giriş (0-24 V, Umaks. = 32 V) • 10 yalıtılmış giriş (Düşük: U ≤ 5 V DC; Yüksek: U ≥ 10 V DC, Umaks. = 32 V)
CONTROL OUT 4 x 10 pinli port
Kontrol çıkışları 24 Düşük Güç çıkışları (açık kollektör, Umaks. = 32 V, Imaks. = 40 mA)
Kontrol rölesi 2 (NO/NC röle kontakları, Umaks. = 32 V, Imaks.= 1 A)
Arayüzler
CAN BUS portu 2 x RJ-45, 10 - 500 kbit/sn (denetleyici, yönlendirici, amplifikatör bağlantısı için)
DC güç girişi 21-32 V DC
Güç tüketimi 5-60 W
Maksimum besleme akımı (24 V)
Bekleme • <250 mA
Boşta/anons/uyarı • <800 mA
Çevresel Özellikler
Çalışma sıcaklığı -5 °C - +45 °C (+23 °F - +113 °F)
Depolama sıcaklığı -40 °C - +70 °C (-40 °F - +158 °F)
Nem (yoğuşmasız) %5 - %90
Yükseklik En fazla 2000 m
Mekanik Özellikler
Boyutlar (Y x G x D) 88 mm x 483 mm x 391 mm
Ağırlık (net) 8,2 kg
Montaj Bağımsız; 19 inç raf
Renk Siyah ve gümüş
