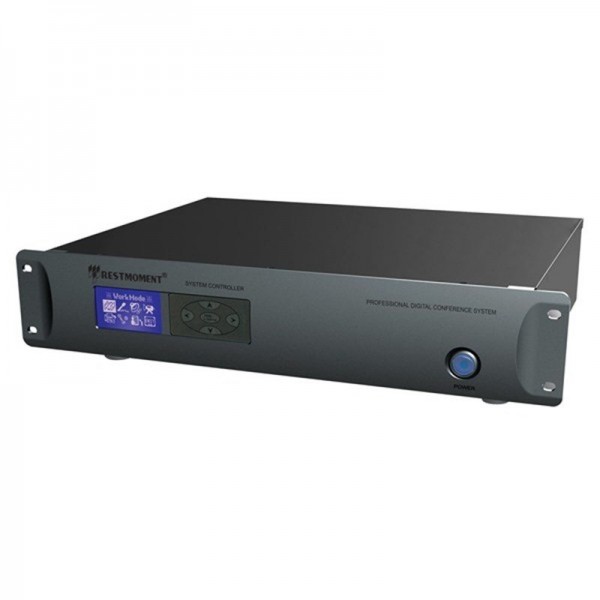

Restmoment RX-K2300 Konferans Sistemi Merkez Genişletme Ünitesi

Dinlenme anı RX-K2300. Denetleyici genişletme konferans sistemi Restmoment RX-2300, 25 - 420 W, 20-20 kHz, 432 x 90 x 350 mm; 2U x 19", koyu gri.

genişletme denetleyicisi RX-K2300, katılımcı sayısını artırmak için tasarlanmıştır. Katılımcı sayısının 80'den fazla olduğu durumlarda kullanımı gereklidir.

Denetleyici genişletme konferans sistemi, gömülü işlemciler 3 CPU ve 3 DSP'den oluşan RISC donanım mimarisine dayanmaktadır. dijital konferans sistemi RX-2300'de kullanılan algoritmalar, dijital ses seviyesine yakın CD kalitesine sahip güvenilir ve hızlı bir sistem oluşturulmasına yardımcı oldu.

Sistem Denetleyicisi RX-M2300 denetleyicisi ile genişletme RX-K2300 konferans sistemi arasındaki maksimum mesafe 150 metre içinde olmalıdır. Kontrolör uzantısı 2,8" LCD ekrana sahiptir.

İlk şekil, işlevsel elimentami ile RX-K2300 denetleyici uzantısının ön panelini ve açıklamasını göstermektedir.

Ön Panel Denetleyici genişletmesi RX-K2300:

1. Holes for mounting the system controller 19-inch Rack mountable;
2. The front panel of the system controller of an aluminum alloy;
3. LCD display control using the keyboard
4. Five buttons conference system;
5 switch with power light indicator;
6. Holes for mounting the system controller 19-inch inch rackmount. The second figure shows the rear panel of the controller extension RX-K2300 with functional elimentami and their description. Functions rear panel expansion RX-K2300:




1. Güç kablosunu bağlama: AC100-120V, 8A/AC220-240V, 4A 50-60Hz;

2. Ek genişletme denetleyicileri genişletme RX-K3600'ü bağlamak için üç USB bağlantı noktası;

3. USB bağlantı noktası Denetleyici genişletme RX-K3600'ü sistem denetleyicisi RX-M3600'e bağlayın;

4. Oylama yapan cihazları bağlamak için dört RJ45 bağlantı noktası;

5. 6P DIN arayüz uzantısı (uzatılır);

6. Uzak mikrofonu bağlamak için dört adet 6P DIN konektör arayüzü;

7. 6P DIN arabirim uzantısı (uzatma);

Özellikler:

Model: Denetleyici uzantısı RX-K2300;

Güç: AC100 ~ 120W, 8A C220 ~ 240W, 0.5A 50-60Hz,

Güç Tüketimi: 25 - 420 W (bağlı cihazlara bağlı olarak)

Ses girişi: RCA x 2, Jak, XLR;

Ses Çıkışı: RCA x 2,

Frekans aralığı: 20-20 kHz

Sinyal Gürültü Oranı: 102 dB

Dinamik Aralık: 106 dB

Kanal ayrımı: 102 dB

THD: < %0,05

Yönetim Portları: RS-232 / RX-485

Grup Konektörü: 6 pinli DIN;

koyu gri;

Boyut: 432 x 90 x 350 mm;
