Kolay Kullanım ve Hızlı Kurulum için Hepsi

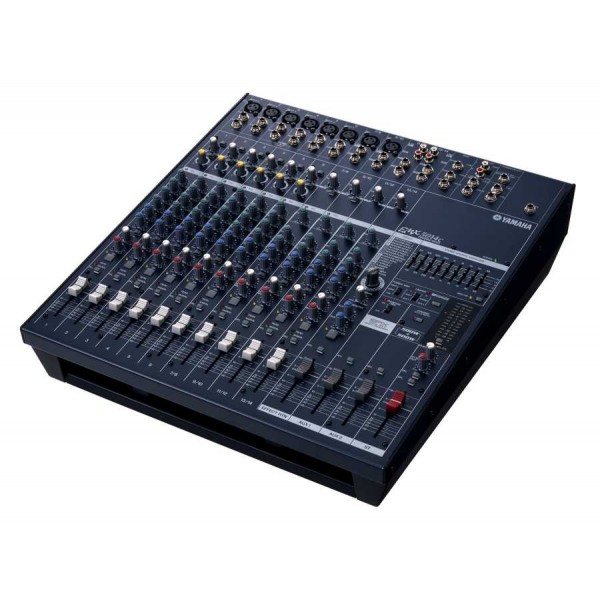

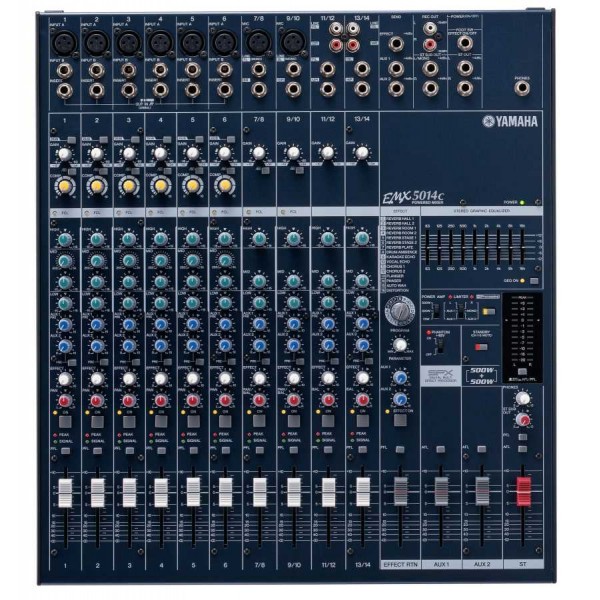

Bir Arada EMX5014C, mikser, güç amplifikatörü, grafik EQ ve dijital efektleri kompakt, taşınabilir bir ünitede birleştirir. Karmaşık kurulum ve kablolamaya gerek yok - sadece takın ve çalıştırın! Tüm sistem optimize edilmiştir, bu nedenle hemen hemen her yerde harika ses elde etmek kolaydır.
Özenli Tasarım ve Parça Seçimi ile Üstün Ses
Parça seçimi mümkün olan en iyi sesi elde etmek için çok önemlidir ve Yamaha en iyisini seçmek için hiçbir çabadan kaçınmaz. Örneğin kritik kafa amplifikatör devresi, doğru, gürültüsüz yeniden üretim için ince bir nikrom filmi üzerine yerleştirilen özel düşük gürültülü çip dirençlerini kullanır. İstenmeyen gürültü veya parazitlerin ses kalitesini düşürmemesini sağlamak için sistemin topraklamasının yanı sıra genel olarak devrelerin düzenlenmesinde de özel bir özen gösterilmiştir.
Genel Özellikler
Maksimum çıkış gücü 500W + 500W (4ohms),
370W + 370W (8ohms/ AC100V modeli)
350W + 350W (8ohms/ AC120V modeli)
320W + 320W (8ohms/ AC220-240V modeli)
@1kHz, THD+N≤%0,5
Toplam harmonik bozulma
(THD+N) @ 20-20kHz %0,3'ten az, +14dBu çıkışı 600ohm'a
Frekans yanıtı
GAIN=Minimum, PAD=OFF 0, +0, -3dB, 20Hz-20kHz, 0dB @1kHz
Eşdeğer giriş gürültüsü
GAIN=Maksimum, 20-20kHz -128dBu
1kHz'de
karışma -68dB, bitişik girişler
-68dB, girişten çıkışa
fantom voltajı CH1-6,7/8,9/10'da +48V
Kanal ekolayzer
+15,-15dB Maksimum YÜKSEK: 10kHz (Raflar)
ORTA(MONO): 250Hz-5kHz (Pik)
MID(ST) 2.5kHz (Pik)
DÜŞÜK: 100Hz (Raflar)
Kanal tepe göstergesi EQ sonrası sinyal kırpmanın -3dB altına ulaştığında LED yanar
Kanal sinyali göstergesi EQ sonrası sinyal -10dB'ye ulaştığında LED yanar
FCL göstergesi giriş seviyesi: -75dB
LED Seviye ölçer
(ST, PFL/AFL) 2*12 noktalı LED metre (PEAK,+5,+3,+1,0,-1,-3,-5,-7,-10,-15,-20 dB)
Sinyal 3 aralıkta gelirse PEAK yanar. kırpma seviyesinin dB'si.
Grafik ekolayzer
(ST OUT) 9 bant (63.125.250.500,1k,2k,4k,8k,16k Hz), +12/-12 dB Maksimum
Etki 16 program, Parametre kontrolü
Ayak anahtarı(FC5:Opsiyon) Dijital Efekt AÇIK/KAPALI
Güç amplifikatörü koruması GÜÇ düğmesi açma/kapama sessiz
DC hatası
Termal / soğutucu sıcaklığı≥90 ve santigrat derece
Vl sınırlayıcı / RL≤2 ohm
Klip sınırlayıcı / THD≥1%, Gösterge x 2
Güç kaynağı koruması Termal / soğutucu sıcaklığı≥100 santigrat derece
Soğutma Değişken hızlı fan ( x 2)
Güç tüketimi Japonya: AC100V 50/60Hz, 500W
Kuzey Amerika: AC120V, 60Hz, 500W
Diğer alanlar: AC220-240V, 50/60Hz, 500W
Boyutlar
(G x Y x D) 444 x 155 x 493 mm / 17,48 x 6,1 x 19,41 inç
Ağırlık 10.5kg / 23.15
Giriş özellikleri
giriş terminali ped KAZANÇ Gerçek yük empedansı Nominal ile kullanım için Giriş seviyesi bağlayıcı
Duyarlılık Nominal Maks. klip öncesi
CH GİRİŞİ A 1-6 0dB -60dB 3kohm 50-600 ohm Mikrofonlar -80dBu -60dBu -40dBu XLR-3-31 tipi *3
-16dB -36dBu -16dBu +4dBu
26dB -34dB -54dBu -34dBu -14dBu
+10dB -10dBu +10dBu +30dBu
CH GİRİŞ B 1-6 0dB -60dB 10kohm 600 ohm Hatları -80dBu -60dBu -40dBu TRS telefon jakı
-16dB -36dBu -16dBu +4dBu
26dB -34dB -54dBu -34dBu -14dBu
+10dB -10dBu +10dBu +30dBu
ST CH GİRİŞİ
7/8-9/10 -60dB 3kohm 50-600 ohm Mikrofonlar -80dBu -60dBu -40dBu XLR-3-31 tipi
-16dB -36dBu -16dBu -10dBu
-34dB 10kohm 600ohm Hatları -54dBu -34dBu -14dBu Telefon fişi
+10dB -10dBu +10dBu +30dBu
ST CH GİRİŞİ
11/12-13/14 -34dB 10kohm 600ohm Hatları -54dBu -34dBu -14dBu Telefon jakı,
RCA pin jakı
+10dB -10dBu +10dBu +30dBu
CH INSERT IN (1-6) - 10kohm 600ohm Hatları -20dBu 0dBu +20dBu Telefon fişi
* 0dBu= 0.775Vrms
Çıkış özellikleri
Çıkış terminali Gerçek kaynak empedansı Nominal ile kullanım için Çıkış seviyesi bağlayıcı
Nominal Maks. klip öncesi
ST ÇIKIŞ [SOL, SAĞ] 150ohm 600ohm Hatları +4dBu +20dBu TRS telefon jakı
ST ALT ÇIKIŞ [SOL, SAĞ] 150ohm 600ohm Hatları +4dBu +20dBu TRS telefon jakı
YARDIMCI GÖNDER 1,2 150ohm 600ohm Hatları +4dBu +20dBu TRS telefon jakı
ETKİ GÖNDER 150ohm 600ohm Hatları +4dBu +20dBu TRS telefon jakı
CH INSERT OUT 1-6 600ohm 10kohm Hatları 0dBu +20dBu TRS telefon jakı
KAYIT ÇIKIŞI [Sol, Sağ] 600ohm 10kohm Hatları -10dBV +10dBV RCA pin jakı
TELEFONLAR [Sol, Sağ] 100ohm 8ohm / 40ohm Hatları 1mW/
3mW 20mW/
75mW ST telefon jakı

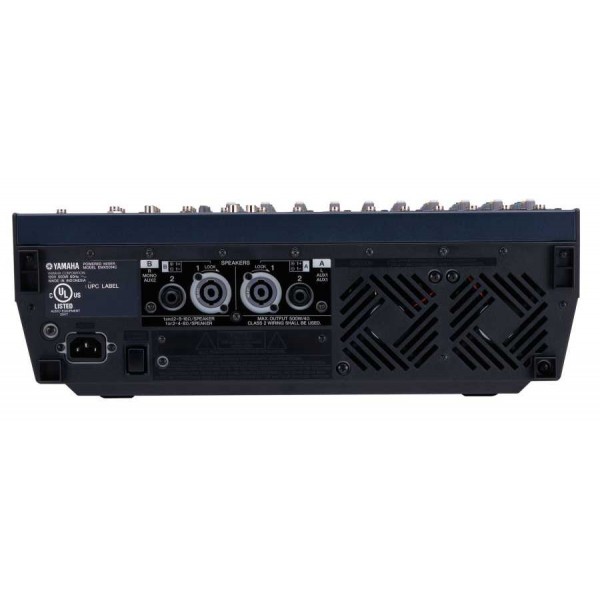

HOPARLÖR ÇIKIŞI 0.1ohm 4ohm Hoparlörler 125W 500W SPEAKON
Telefon jakı
